Диаметр канализационной трубы для раковины в ванной

Диаметр канализационных труб в квартире: для унитаза, для раковины на кухне

Собрались приобрести канализационную трубу? В этом случае, перед тем, как отправиться в магазин, вы обязательно должны рассчитать требуемый диаметр изделия. Параметр этот зависит от того, где будет монтироваться труба. Диаметр внутренних конструкций обычно составляет 110-600 мм.

Выбираем диаметр труб для канализации

Параметры различных типов труб

Параметры конструкций канализации частных домов не превышают 110 мм, многоквартирных домов – 160 мм и более. При установке канализационной системы рекомендуется использовать конструкции с одинаковыми параметрами.

Результаты подсчета во многом зависят от объема стоков. По этой причине важно провести расчет с учетом количества сантехнического оборудования. Также стоит обратить внимание на пропускную способность канализационной трубы.

Перед проведением расчетов также выполняется разметка точек установки сантехнического оборудования с учетом поворотов и мест соединения. При установке системы в многоквартирном доме высчитывается множество показателей (коэффициент сопротивления, скорость транспортировки стоков и многое другое). Однако при бытовом монтаже в квартире или частном доме можно не производить таких сложных расчетов.

Трубы из разных типов материалов имеют различные диаметры:

  • Пластиковые конструкции. Для внутренней системы обычно используются изделия с параметрами 32 мм, 50 мм и 110 мм. Для наружных систем подходят конструкции с параметрами от 110 мм;
  • Конструкции из ПВХ. Стандартные параметры: 32 мм, 50 мм и 110 мм. Для наружных систем канализации используются конструкции параметров 110-500 мм. Толщина их стенок может достигать 15 мм;
  • Чугунные конструкции. Для монтажа внутренних конструкций используются очень редко. Самые распространенные параметры: 50-300 мм. Существуют и изделия больших размеров. Параметры можно узнать, посмотрев на маркировку изделия.

Для того чтобы выбрать изделие с нужным диаметром, нужно посмотреть минимальные параметры отвода к конкретным сантехническим приборам. Вся информация дана в технической документации оборудования.

Как рассчитать диаметр в зависимости от специфики использования конструкций

Параметры канализационных труб во многом зависят от того, где именно они будут монтироваться. Для установки системы в квартире или частном доме со средним количеством сантехнического оборудования достаточно конструкции размером 100 мм.

Каким должен быть диаметр канализационных труб на кухне? Для раковины подойдут конструкции размером 40-50 мм. 50 мм – это оптимальный параметр изделий для установки на кухне. Во-первых, под него рассчитаны фасонные части раковины. Такие параметры позволяют добиться максимальной совместимости коммуникаций. Во-вторых, он обеспечивает качественный отводов стоков с раковины на кухне.

Побор канализационных конструкций для унитаза имеет свои особенности. В частности, его проходной диаметр должен составлять не менее 100 мм. Также отвод на унитаз должен быть предельно коротким для того, чтобы обеспечить наименьшее расстояние до главного стояка. В то же время для писсуара нужны вдвое меньшие параметры относительно параметров унитаза.

В ванных комнатах достаточный диаметр труб равняется 50 мм. Этого достаточно для обеспечения нужной пропускной способности. Параметры установки конструкции под стиральную машину зависят от ее технических характеристик. Размеры изделия для слива не должны быть меньше размеров сливного шланга стирального оборудования.

Обычно больше всего сантехнических приборов располагается на кухне. Для мойки и раковины достаточно будет отвод с размером 50 мм. Для стиральной машины хватит 32 мм. Для посудомоечного оборудования на кухне потребуется конструкция размером не менее 40 мм.

Нет смысла делать множество рукавов под каждое оборудование, унитаз, раковину. Достаточно установить конструкцию размером 50 мм, провести отводы. При необходимости, при подключении малых шлангов сантехнического оборудования, применяются резиновые манжеты.

Увидеть, какие изделия лучше монтировать под те или иные нужды, вы можете на фото.

Дополнительные рекомендации

Знание нужных диаметров канализационных труб для унитаза, ванны и так далее – это еще не все. Важно также знать и информацию об особенностях тех или иных конструкций, специфике их установки:

  • Внутренние параметры конструкций из чугуна постепенно уменьшаются из-за отложений и образования ила;
  • Конструкции из пластика свои внутренние параметры сохраняют даже после многих лет эксплуатации благодаря гладкой поверхности, на которой не скапливается жир и иные отложения;
  • Для установки систем в 5-этажном доме применяются конструкции размером 100 мм, для многоэтажных зданий – 150 мм.

Предоставленную информацию о рекомендуемых параметрах канализационных конструкций вы можете дополнить просмотром фото.

Диаметр канализационной трубы

При установке сантехнического прибора поднимается задача его присоединения к системе канализации. Дабы это сделать, необходимо знать, какой диаметр трубы подобрать. Помимо этого, нужно ориентироваться в ситуации на рынке.

Разновидности диаметров

Значение диаметра трубы канализации сильно зависит от места установки. Если не сказать о коллекторах, каковые собирают все сточные воды от жилых и промышленных сооружений, то диаметр труб в здания в основном равняется 50, 110 мм. Диаметры трубопроводов наружных сетей колеблются в пределах 110–600 мм.

Совет! Так как диктующим причиной в выборе диаметра трубопровода есть количество сточных вод, то при монтажных работах направляться брать во внимание, сколько сантехнических изделий устанавливается и какая пропускная свойство труб монтируемой системы.

  • В большинстве случаев, стояки внутренней канализации и выпуски в наружную сеть имеют O 110 мм. Отводы от сантехнических устройств, не считая унитаза, устраиваются из труб диаметром в пределах 32–50 мм.
  • Наружная канализация населенных пунктов устраивается различных диаметров в зависимости от количества точек подключения по ходу движения транспортируемых стоков. От частного жилища, в большинстве случаев, отводится трубопровод O 110 мм.
  • От многоквартирных высотных зданий выпуск в наружную канализацию может выполняться трубопроводом O 160 мм.

Трубы, как мы знаем, имеют внутренний и наружный диаметры. Ранее для устройства систем канализации использовались изделия, в основном выполненные из чугуна либо асбестоцемента. В нормативно-технической литературе и при проектировании эти трубы указывались с внутренним диаметром, который обозначается Dвн. на данный момент чаще используются трубы, изготовленные из полимерных материалов. Для них уже указывается наружный диаметр с обозначением Dн.

При проектировании и монтаже на это необходимо очень обращать внимание. Оба значения диаметра занимают важное место в зависимости от работ, каковые проводятся. При проведении расчетов во внимание берется то, какой диаметр трубы во внутренней ее части, тогда как при ярком монтаже на первую роль выходит диаметр наружный. Как раз от него отталкиваются, в то время, когда необходимо выполнять нормативные расстояния к другим коммуникациям, особенно при прокладке трубопроводов ниже поверхности земли.

Так как трубы имеют большой ассортимент, то изделия с однообразными внутренними диаметрами смогут иметь различное наружное сечение и напротив. Все дело в толщине стенок. Трубы, каковые используются в напорной канализации либо находятся в земле под действием громадных внешних нагрузок, толщина стенок возрастает. Зная наружный диаметр трубного изделия и его толщину стенок, возможно вычислить значение внутреннего сечения. Для этого от Dн необходимо отнять две толщины стены.

Диаметры канализационных труб из различных материалов

  • Пластиковые канализационные трубы в последнее время все чаще применяются. Они без особенных неприятностей вытесняют чугунные изделия, каковые на рынке находились много лет. Такие изделия имеют сравнительные преимущества, всевозможный ассортимент и легко подвергаются монтажу. Сортаментом предлагаются пластиковые трубы для внутренней канализации размером в сечении 32, 50 и 110 мм. Громадное разнообразие фасонных деталей позволяет без проблем соединять изделия. При стыковке труб на раструбах предусмотрены прокладки из резины, каковые не позволяют образоваться течи. Соединения изделий между собой и фасонными частями происходит благодаря не только раструбам, но и спайке, которая проводится особыми установками. Такие трубы хорошо пропускают стоки. Помимо этого, они долговечны и с их участием не появляются важные аварии. Сети наружной канализации монтируются из труб диаметром от 110 мм.
  • на данный момент широкое использование имеют трубы ПВХ. Они характеризуются высокой износоустойчивостью, продолжительным сроком эксплуатации. Помимо этого, у изделий хорошая пропускная свойство. Фактически они занимают позицию лидера на сегодня при монтаже канализационных систем. Не считая самых популярных размеров в сечении 32, 50 и 110 мм, диаметр труб ПВХ возможно и больше. При монтаже канализационных трубопроводов за пределами зданий применяют изделия диаметром в пределах 110–500 мм, наряду с этим стены смогут быть толщиной до 15 мм. Непременно, трубы с этими чертями прокладывают для устройства трубопроводов магистрального назначения.
  • Ветхие хорошие чугунные трубы не смотря на то, что и отживают свой век, но они еще используются Сейчас. Они редко употребляются при внутреннем монтаже, но при прокладке наружных сетей такие изделия еще видятся. Современные трубы из чугуна изготовляются способом литья. Они хорошо противостоят коррозии и владеют с внутренней стороной покрытием, которое минимально мешает прохождению стоков. Соединяются трубы при помощи раструбов с применением манжет либо уплотнительных колец. Диаметры чугунных изделий являются стандартными. Средние диаметры определяются размерами в сечении в пределах 50–300 мм. При прокладке магистральных линий диаметры возрастают до 1200 мм.
Читать еще:  Как открыть заглушку в раковине

Совет! Дабы выяснить диаметр трубы, необходимо взглянуть на поверхностную маркировку. Необходимое значение написано в конце текста цифрами.

Диаметры труб для сантехнических устройств

  • Вместе с умывальником либо раковиной в наборе предлагаются фасонные детали, каковые смогут подсоединяться к трубам O 40, 50 мм. Исходя из этого, наиболее рациональным будет сделать отвод от этих сантехнических устройств O 50 мм. Такая труба будет нормально пропускать нужный количество воды.
  • Среди сантехнических устройств лишь унитазу нужна отводная труба O 110 мм. Наряду с этим это условие должно выполняться в обязательном порядке. Помимо этого, труба, которая будет отводить стоки от унитаза, должна быть как возможно меньшей длины и находиться поближе к стояку. Дабы соединить выпускную часть унитаза с патрубком отвода необходимо прибегнуть к помощи особой фасонной части (лишь в том случае, в то время, когда нереально без нее состыковать унитаз с трубой), которая называется гофрой. Она имеет манжеты, каковые не допускают течи и происхождения неприятного запаха.
  • Как мы знаем, из ванны вытекает большой количество жидкости. Наряду с этим труба отвода имеет маленькой диаметр – 50 мм. Дело в том, что тут играет роль скорость вытекания. Через отверстие малого диаметра стоки будут вытекать маленьким объемом за единицу времени. Помимо этого, существующая решетка дополнительно сокращает скорость потока, исходя из этого большей пропускной способности для отводящей трубы не нужно.
  • Как показывает опыт, на кухне в один момент может размешаться не считая раковины еще и две автомобили – посудомоечная и стиральная. В случае если от мойки обязана отходить труба O 50 мм, то от посудомойки должно идти изделие размером в сечении от 40 мм, а от стирального агрегата – 32 мм. Для них используется лишь одна канализационная труба O 50 мм, от которых идут отводы к устройствам. В эти отводы вставляются сливные шланги и, в случае если необходимо, используются манжеты.
  • Душевая кабина отличается от ванны тем, что в первом случае количество воды при отводе маленькой. При принятии душа отводится стоков в единицу времени ровно столько, сколько поступает на лейку. Наряду с этим поддон сантехнического изделия имеет отверстие такое же, как у ванны. К душевой кабине прилагаются фасонные части, а также сливной шланг, который возможно в диаметре от 32 до 50 мм. Из этого вывод – для отвода стоков достаточно изделия с размером в сечении 50 мм.

Таковой большой ассортимент канализационных труб не должен создать неприятностей обладателю помещения при выборе нужного изделия для отводов стоков от сантехнического прибора.

В этом видеоролике продемонстрировано как проводится стыковка канализационных труб различных диаметров:

Как выбрать диаметр канализационной трубы – советы правильного расчета

При постройке собственного дома или при необходимости провести капитальный ремонт в квартире их владельцы сталкиваются с необходимостью монтажа инженерных коммуникаций. Одним из параметров, с которым придется при этом определиться — диаметр канализационной трубы.

  • рассчитать уклон будущей системы, от которого зависит функционирование канализации,
  • высчитать количество поворотов магистрали и их угол;
  • выбрать способ сборки труб;
  • подобрать фитинги и сантехнические приборы.

Для правильного выполнения работы нужно спроектировать будущую конструкцию и выбрать все стройматериалы. Что касается диаметра канализационной трубы в квартире или жилом доме, то в туалетах принято использовать изделия сечением 100 миллиметров, а в кухне и ванной комнате – от 40 до 50 миллиметров.

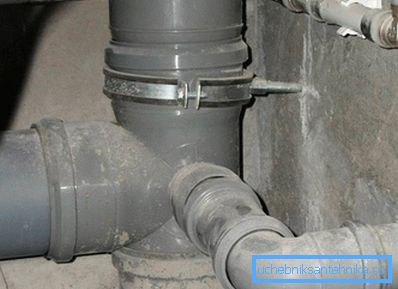

Диаметр труб канализации

Разница между величиной диаметров объясняется двумя причинами:

  • в момент смыва в туалете через сантехнический прибор проходит большой объем воды;
  • в унитаз нередко попадают твердые фракции и предметы, способные засорить трубу, если у нее небольшой размер сечения.

Но в таком случае возникает вопрос, почему диаметр труб у ванных небольшой, а ведь через них проходит значительный объем стоков в момент их опустошения. Объясняется эта особенность просто.

Дело в том, что проходимость трубы для канализации соответствует данному параметру в ее наиболее узком месте, а им является выпуск ванны. У него диаметр канализационной трубы минимальный, и он прикрыт специальной решеткой. Поэтому нет смысла в использовании в ванной комнате изделий большого сечения.

Если рядом с унитазом установить биде, тогда диаметр все равно не должен превышать 100 миллиметров, поскольку одновременная работа двух сантехнических приборов, если и случается, то крайне редко.

Устанавливают трубы большим диаметром для унитазов не только по причине необходимости пропускать твердые фракции. Дело в том, что в них должен оставаться небольшой зазор, предназначенный для воздуха.

Нюансы обустройства системы

Чтобы понять, для чего нужен такой величины диаметр трубы для унитаза, следует представить замкнутую систему, в которой на скорости передвигаются стоки, занимая полностью все внутреннее пространство.

В этом случае вытесняемый воздух во всех отводах окажется под очень высоким давлением. Он выдавит в сантехнических приборах водяные затворы, чем доставит немало неприятностей владельцам недвижимости. В санузле появится ужасный запах и велика вероятность, что придется отмывать стены и потолок от фекалий.

В СНиПе 2.04.01-85 описаны способы проведения расчетов диаметров труб для канализации в квартире. Они отличаются сложностью, в них учитывается уклон расположения трубопровода на горизонтальных отрезках магистрали, угол соединения выводов со стояком и другие нюансы. В этой же документации содержатся таблицы, предоставляющие возможность вычислить максимальную проходимость трубной продукции при определенном размере диаметра.

Как показывает практика:

  1. Для разводки всей канализационной системы в домах и квартирах с оптимальным количеством сантехнического оборудования достаточно будет изделия сечением 100 миллиметров.
  2. Диаметр канализационной трубы для раковины, ванных и других приборов должен быть вдвое меньше.
  3. Если инженерные коммуникации прокладывают в многоквартирном здании, то диаметр трубы стояка канализации в пятиэтажках должен составлять 100 миллиметров, а в зданиях большей этажности – не больше 150 миллиметров.
  4. Общие для большого количества квартир горизонтальные участки канализационной системы, которые объединяют несколько стояков и выход к сточному колодцу, могут быть диаметром примерно 200 миллиметров.
  5. Размер диаметра чугунной канализационной трубы в квартире или частном домовладении через определенное время начинает уменьшаться по причине обрастания внутренней поверхности разными видами отложений.
  6. Диаметры сантехнических пластиковых труб никогда не уменьшаются, поскольку их внутренняя поверхность гладкая и почти не собирает жировые отложения. Также они не заиливаются, в них не собирается песок при условии, что им обеспечен достаточный уклон и внутри изделий нет неровностей.

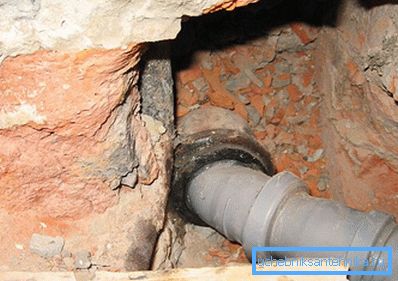

Исходя из вышеприведенной информации, напрашивается вывод, что во время ремонта при замене чугунной 50-миллиметровой трубы можно использовать 40-миллиметровое изделие из пластика.

Ранее названными размерами разнообразие диаметров выпускаемых канализационных труб не ограничивается. В торговой сети можно встретить трубную продукцию из поливинилхлорида или полипропилена, имеющую диаметры, равные 75,90, 110,160,300 миллиметров.

Но, прежде, чем остановить свой выбор на таких изделиях, нужно знать, что приобрести к ним фитинги или манжеты, предназначенные для соединения с сантехническими приборами, иногда бывает проблематично. Возможно, не следует отдавать предпочтение продукции с нестандартным сечением.

При этом нужно сделать исключение для канализационных труб из пластика сечением 200 миллиметров и более, поскольку сфера их применения – обустройство выпусков на колодцы и прокладка участков между ними. Дело в том, что данным изделиям на сегодняшний день не существует альтернативы. Разнообразные размеры пластиковых труб для канализации делают их все более популярными.

Выбор нужного диаметра

При подборе материалов для обустройства системы отвода отработанных стоков, следует помнить не только, какого диаметра бывают канализационные трубы, но и учитывать некоторые нюансы такой работы:

  1. Сечение у горизонтально расположенного трубопровода не может быть больше, чем диаметр трубы стояка канализации, в который сливается отработанная вода. Кроме этого, нужно помнить, что любые сужения в конструкции, находящиеся по направлению передвижения стоков, являются местами, где будут образовываться засоры.
  2. Горизонтальные соединения обязательно монтируют из уголков и косых тройников. Углы в 90 градусов допускаются исключительно при стыковке горизонтального отрезка системы с канализационным стояком. При соблюдении данного правила не возникает проблем при необходимости прочистить канализацию.
  3. Обязательно в местах поворота канализационной конструкции обустраивают ревизии, представляющие собой отверстия для прочистки, имеющие крышки. Допускается исключение только тогда, когда рядом находится, к примеру, тройник, служащий для подсоединения раковины. В случае необходимости именно он выполнит функцию ревизию.
  4. Когда стояки расположены в многоэтажных зданиях, ревизии размещают через каждые три этажа. Не лишним станет обустройство ревизии на горизонтальных глухих участках протяженностью более 12 метров.
  5. Сверху стояк канализации оставляют открытым, что объясняется необходимостью подсоса воздуха, иначе разрежение при смыве нечистот на нижних этажах всосет водяной затвор из сантехнического прибора, установленного на верхнем этаже, и неприятный запах быстро распространится на всю квартиру.
  6. Уклон горизонтально расположенной трубы должен составлять 1-2 сантиметра на каждый метр. Если сделать его больше, вода при сливе станет не только сильнее шуметь, но и заиливаться. Когда уклон меньше, стоки уходят слишком медленно.
  7. При укладке канализационной системы под стяжку ее следует теплоизолировать рулонным материалом и тогда шум воды не будет сильно слышен.
  8. Пластиковые изделия, имеющие диаметр 40 -300 миллиметров, без проблем режутся ножовкой или болгаркой. В итоге срез получается ровным и на нем отсутствуют заусеницы. Потом с трубы нужно снять фаску.
  9. Крепят канализационную конструкцию через промежутки, которые равны десяти диаметрам трубы.
  10. При укладке пластиковых труб диаметром от 40 до 300 миллиметров, им следует оставлять свободное место на случай теплового расширения. Поэтому, вставляя трубы в раструб предыдущих элементов, их не нужно задвигать до упора, а следует оставить примерно 0,5 сантиметра. Тогда при продолжительном сливе горячих стоков смонтированные впритык участки трубопровода не подвергнутся повреждениям.
  11. Всю канализационную систему собирают так, чтобы раструбы были расположены навстречу передвигающейся жидкости.
Читать еще:  Умывальник с двумя раковинами

Монтаж канализации в ванной, санузле

Этой публикацией мы открываем серию статей «разводка труб в ванной», где будет затронут вопрос монтажа черновой сантехники в ванной, санузле. Первым этапом идет проектирование и монтаж канализации.

Почему канализация? Да потому, что от нее зависит вся последующая разводка. Если трубы водоснабжения протянуть в любую точку санузла обычно не представляет сложности, то с канализационными немного сложнее. От сливных труб зависит наличие или отсутствие коробов, из-за необходимости соблюдать уклон в сторону стояка нужно учитывать все мелочи, в том числе высоту, и расположение ванны. Другими словами, вся разводка черновой сантехники напрямую зависит именно от канализационных труб.

Планирование (размеры сантехприборов)

Вообще данный этап частично переплетается с планированием и дизайном санузла в целом, но попробуем изложить все по порядку.

Еще на стадии создания проекта (даже если это всего лишь картинка в голове), нужно проанализировать возможность установки ванной или унитаза, душевой кабины и прочего. Ведь установка унитаза обязательно требует прокладки трубы 110 мм., а следовательно возведения коробов или иных мероприятий по скрытию этой трубы. Как не крути, трубу D110 никак нельзя спрятать в штробу и придется считаться с таким немаловажным моментом.

Зачастую в новостройках делается недопустимо высокий отвод вертикального стояка и если соблюдать требуемые уклоны канализационных труб, то попросту вывод на ванну (например) будет располагаться выше дна и это будет грубейшей ошибкой. Поэтому придется подумать о переделке общего, вертикального стояка.

В целом, планирование заключает в себя понимание процесса всего монтажа канализации еще на этапе дизайн-проекта. Для начала понимания определим стандартные размеры, требуемые для тех или иных сантехприборов.

Унитаз. В целом, высота вывода под унитаз не так важна — существует большое разнообразие фановых труб, с помощью которых можно без проблем состыковать выпуск с канализацией. Если же есть задумка спрятать все трубы в короб вместе с фановой трубой, то нужно отталкиваться от конкретной модели чаши унитаза.

На картинках ниже приведены усредненные размеры многих унитазов. Информация дана для общего представления и при проектировании все-таки рекомендуется учитывать размеры конкретной модели.

У моделей с прямым сливом, высота оси выпуска от пола составляет в среднем 175-180 мм.

При планировании следует учитывать так называемую «комфортную зону унитаза» — расстояния слева и справа для удобного использования, чтобы при сидении ноги не упирались в стены или иные предметы. Опытным путем установлено, что зазор в 25 сантиметров по бокам удовлетворяет требования «пользователей» даже крупной комплекции.

Ванна. При организации сливного отверстия канализационной трубы под монтаж сифона ванны, важно учитывать максимальную высоту этого слива. Высота слива никак не должна превышать высоту дна ванны в точке крепления сифона, иначе отвод воды будет очень плохим или остатки воды будут стоять на дне.

У большинства ванн высота от пола до дна может составлять 13-15 см. Несложно сосчитать, что для ванны с «просветом» в 15 см., канализационная труба 50 мм. должна располагаться не выше 12,5 от пола (высота по оси трубы, верхний край находится на высоте 15 см.), по факту же лучше делать слив немного ниже, по возможности.

Учитывая то, что необходимо соблюдать уклоны труб, максимальная высота оси сливного отверстия в 12, см. — достаточно низкая. Случается, что из-за слишком высоко установленного тройника вертикального стояка, нет никакой возможности соблюсти все уклоны и вывести слив на ванну не выше ее дна. В этом случае рассматриваются варианты с переделкой вертикального стояка и опусканием тройника или уменьшением уклона горизонтальных труб. Бывали случаи, когда для ванны возводился «подиум» в 10 см. для обеспечения нормального стока — этот вариант скорее исключение.

Уклоны. Для расчета уклонов горизонтальных канализационных труб принято следовать указаниям СНиП 2.04.01-85. Однако из-за недостаточного объема отводимых вод, в расчете нет смысла. Поэтому в данном документе следует руководствоваться следующими нормативами:

В тех случаях, когда выполнить условие (33) не представляется возможным из-за недостаточной величины расхода бытовых сточных вод, безрасчетные участки трубопроводов диаметром 40-50 мм следует прокладывать с уклоном 0,03, а диаметром 85 и 100 мм — с уклоном 0,02.

Из своего опыта хочется добавить: для водоотведения нескольких сантехприборов (умывальник, ванна и кухонная мойка) вполне достаточно соблюдать уклон в 1-1,5 см. на 1 м. трубы D50. Безусловно, правильным будет соблюдение 3 см. на 1 м., но иногда это проблематично (как в случае с ванной и высоким тройником).

Умывальник. Принято считать, что на умывальник по умолчанию делается вывод канализации из стены на 50 см. от пола. Однако этот размер более применим к умывальникам с тумбой («мойдодыр»), для раковины на ножке совершенно не обязательно поднимать вывод от горизонтальной трубы. Стоит заметить, что не у всех тумб предусмотрен размер 50 см от пола по оси трубы. Некоторые умывальники рассчитаны на иную высоту выпуска.

Стоит заметить, что для качественной установки «мойдодыра» нужно соблюдать высоту канализационного выпуска, чтобы верхние ящики тумбы не задевали обвязку раковины. Поэтому желательно узнавать монтажную высоту заранее. Если же водных данных нет — делать на высоте 50 см. от пола.

Было бы нечестным умолчать тот факт, что для установки тумбы-умывальника можно предусмотреть вывод возле пола, когда трубы закрываются горизонтальным коробом, а тумба частично подпиливается.

Для раковины в ванной можно использовать трубы от D32, но все-таки лучше смотреть на диаметр в 50 мм., а меньшие размеры приберечь для сложно решаемых, нестандартных ситуаций.

Слив на стиральную машину. Для стиральной машинки совсем не критична высота выпуска канализации, ну. если не выводить ее под потолок (шутка). В проштробленной стене, в коробе, возле пола или на уровне верхнего края машинки — главное чтобы это было удобно технически и смотрелось эстетически. Для слива подойдут трубы D40 и D50. Вполне возможно использовать и D32, но тогда, теоретически, во время слива в данной трубе может образовываться небольшое давление и это может привести к протечке в манжетных соединениях труб.

Комплектующие для монтажа канализационных труб

Рассмотрим различные уголки и стыки для пластиковых труб канализации, при помощи которых производится монтаж.

Тройник 90 градусов, диаметры: 32, 40, 50, 110 мм. Одна из основных и часто встречающихся запчастей. Используется для организации отвода на унитаз и в прочих решениях. Зачастую приходится слышать от «очень опытных» сантехников, что выпуск на унитаз не должен входить горизонтальный лежак (трубу) под углом 90, иначе будут постоянные засоры. Со всей ответственностью могу заявить: это не так — в моей практике имеется великое множество подключений унитаза таким тройником и во время эксплуатации нет никаких намеков на засоры.

Читать еще:  Насадка для унитаза

Вообще, у сантехников существует правило: по возможности не делать на «каналье» углы 90, лучше поставить два уголка по 45. Это действительно так и стоит придерживаться этого правила, однако в случае с унитазом, в 9 из 10 случаев технически удобнее сделать подключение именно тройником 90 градусов. И ничего страшного в этом нет!

Муфта переходная эксцентриковая 110-50 мм., именуемая в народе «бутылочка». Предназначена для перехода со 110-й трубы на 50-ю. В канализации санузла применяется, как правило, после организации вывода на унитаз — далее 110-й диаметр без надобности и монтаж продолжается пятидесятым.

На фото выше мы видим узел в сборе: крестовина 110-110-110-50 и «бутылочка». Таким образом организован вывод на унитаз, продолжение лежака D50 налево и вывод D50 вверх. Верхний вывод в приведенном примере используется под слив стиральной машинки.

Во время приобретении крестовины нужно быть внимательным: они различаются на левые и правые.

Помимо крестовины и бутылочки существует множество вариаций переходов со 110 мм. на 50 мм. Большинство из этих соединителей различаются на левые и правые. Некоторые примеры ниже:

В отличие от тройников 110 мм., для диаметра 50 мм. и меньше лучше использовать плавные углы 45 градусов — технически нет никаких препятствий для использования двух углов по 45 вместо одного 90.

Независимо от диаметра трубы (32, 40, 50 или 110 мм.), углы 45 и 90 градусов не единственные. Существуют углы 30, 67, 87 градусов. Благодаря им решаются различные монтажные задачи, когда по задумке нужно повернуть трубы на угол, отличный от прямого.

Стоит заметить, что в последнее время появилось великое множество вариаций углов и переходов, показать все существующие — практически не возможно.

Все чаще встречаются канализационные трубы и фитинги белого цвета. Они отлично стыкуются с серыми и отличаются только цветом толщиной стенок. Стенки этих труб более толстые, поэтому движение сточных вод происходит более бесшумно.

Теперь обсудим крепление труб. Стандартно существует два вида кронштейнов для крепления канализационных труб — регулируемые и нерегулируемые.

Нерегулируемые пластиковые клипсы используются преимущественно для крепления на стены, ведь нет возможности создавать уклон при креплении на пол. Хотя «смекалистый» мастер найдет способ закрепить клипсы на полу, на разной высоте — при безвыходности можно крепить клипсы на бруски разной толщины.

Размеры хомутов стандартные, под трубы D32, D40, D50 и D110.

Больший простор для действий дает хомут трубный на шпильке: регулируемый в небольших пределах диаметр, регулируемая высота крепления на пол или крепление на стены. Эти крепления весьма универсальны и подходят для любых труб, не только канализационных. Размеры, подходящие для пластиковой канализации:

«1» (регулируемый диаметр 32-36 мм. для крепления D32)

«1¼» (38-43 мм. для крепления D32 в раструбе и для D40)

«1½» (47-51 мм. для раструба D40 и для D50)

«2» (57-61 мм. для раструба D50)

«4» (110-116 мм. для D110)

Шпильки у данных хомутов встречаются разной длины, с резьбой М6-М10. Порой удобно приобретать длинную шпильку отдельно и делать нужную длину самостоятельно.

Крепления стоит располагать возле раструбов (или на раструбах непосредственно). Обычно достаточно одного крепления на одно горизонтальное колено. При закреплении на раструбе (как на первом фото публикации), собранные трубы будет сложно разобрать без расслабления хомутов, нужно это учитывать.

Особенности монтажа

Собственно большая часть информации уже рассказана, остается только собрать приобретенные комплектующие в соответствии с проектной задумкой.

Трубы собираются от стояка (вводной трубы) в сторону потребителя. Другими словами, первыми монтируются трубы, которые ближе к точке слива в общедомовой стояк.

В каждом соединении труба должна входить в раструб предыдущей примерно на 50 мм. Если манжет в раструбе слишком плотный и не получается вставить отвод, то нужно смазать манжет жидким мылом или моющим средством — дело пойдет гораздо легче.

Режутся пластиковые трубы любыми подручными средствами: болгаркой, ножовкой по металлу. Можно даже делать отрезание обычной ножовкой по дереву. Главное очистить резанный край от всевозможных заусенцев — заусенцы внутри трубы будут провоцировать засор, а заусенцы снаружи — не дадут нормально собрать детали.

Некоторые мастера практикуют нанесение силикона на манжеты собираемых деталей — якобы стык получается еще более герметичным. Хочется заметить, что манжетные соединения, которыми снабжена любая канализационная пластиковая труба, отлично справляются со своей задачей без силикона. Поэтому все-таки рекомендуется воздержаться от самодеятельности.

В некоторых ситуациях нужно закрепить две детали между собой, чтобы в процессе эксплуатации одна не вышла из другой. Категорически нельзя этого делать при помощи саморезов, которые некоторые мастера закручивают в торец раструба. Торчащий внутри трубы острый кончик самореза будет собирать волосы и провоцировать засор. Если по каким-либо причинам собранный узел испытывает механическое напряжение «на расстыковку» — нужно закрепить обе части при помощи кронштейнов или иных крепежных приемов.

Для формирования и контроля требуемых уклонов труб очень удобно пользоваться лазерным уровнем. Соорудив горизонтальный луч немногим выше горизонтального лежака, можно контролировать уклон, подставляя рулетку на контролируемые участки и сравнивая расстояния от трубы до луча.

На этом в принципе и все. Основные моменты монтажа канализации в ванной мы рассмотрели, возможно что-то и дополню со временем.

Диаметр канализационной трубы

Как правильно расчитывать диаметр сливной трубы 32; 40 или 50?
Какие рекомендации для кухни? Что можете рекомендавать для последовательного соединения мойдодыра и ванны 170 л? На отдельную ветвь для стиральной машины принято ставить 32 или 40?

Спасибо за ответы

от мойдодыра 32 ,от ванной 40, после их соединения — 50, на СМ — 32 достаточно (у нее шланг тоньше).

2Vikingson От мойдодыра 50 ,от ванной 50, после их соединения — 50, на СМ — 40 достаточно . Просто отделочник универсал,не может знать ВСЕ нюансы и специфику внутренней безнапорной канализации

Если вы считаете, что компетентность стоит дорого, у вас всегда есть шанс попробовать некомпетентность.

Tehnik-san
по наружке ваш вариант спокойнее и для больших расстояний тоже.. Только у половины мойдодыров сифон на 32 в комлпекте, а обвязка ванной 40 на выходе.
А если штробы резать?

2Vikingson При диаметре 32 трубы к мойдодыруи при полном заполнении раковины.при сливе за ПОЛНЫМ заполнение трубы идёт разрежение,которое вытягивает воду за собой из сифона.То же произойдёт и с ванной,сифон 40 и труба 40,тот же самый «эффект насоса » за собой вытянет гидрозавор и в ванной долго будет оставаться дух отделочника универсала.

Если вы считаете, что компетентность стоит дорого, у вас всегда есть шанс попробовать некомпетентность.

Уклоны соблюдай и труба не будет пахнуть.

Vikingson написал :
Какие рекомендации для кухни?

Лучше всего 50мм.

Vikingson написал :
Что можете рекомендавать для последовательного соединения мойдодыра и ванны

Достаточно 40мм, но после их соединения предпочтительнее 50мм.

Vikingson написал :
На отдельную ветвь для стиральной машины принято ставить 32 или 40?

Сливной шланг стиральной машины- 20мм, поэтому достаточно и 32мм, но я обычно ставлю 40мм.

Дядя Сёма° написал :
Уклоны соблюдай и труба не будет пахнуть.

Пахнут не трубы, а сифоны, если в них нет воды.

прочтите и просчитайте диаметры, если указана последовательность

Vikingson написал :
Что можете рекомендавать для последовательного соединения мойдодыра и ванны 170 л

СП 40-107-2003 Проектирование, монтаж и эксплуатация систем внутренней канализации из полипропиленовых труб

Не забудьде учесть вместимость мойдодыра.

где Qв — расчетный часовой расход стоков, м3/ч, на расчетном участке;

Ks — коэффициент осреднения расхода стоков в отводном трубопроводе;

q0 — расход стоков от прибора с максимальной вместимостью (для жилых зданий q0 = 1,1 л/с — от ванны вместимостью 150-170 л), л/с.

Значение коэффициента Ks следует принимать по таблице 1 в зависимости от числа обслуживаемых санитарных приборов N и длины отводного трубопровода L, м, от последнего на расчетном участке стояка (прибора) до следующего присоединения стояка (прибора) или, при отсутствии такого присоединения, — до ближайшего канализационного колодца.

Ссылка на основную публикацию
Adblock
detector
