Как поменять картридж в смесителе

Замена картриджа в смесителе: подробная инструкция для ремонта в фото и видео

Популярность удобных и стильных однорычажных смесителей стабильно растет. Они уверенно вытесняют привычные вентильные конструкции, украшая кухни, ванные комнаты и санузлы. Однако, как и всякое бытовое устройство, они не вечны. Рано или поздно владельцам этой сантехнической новинки понадобится замена картриджа в смесителе, поскольку чаще всего из строя выходит именно этот элемент.

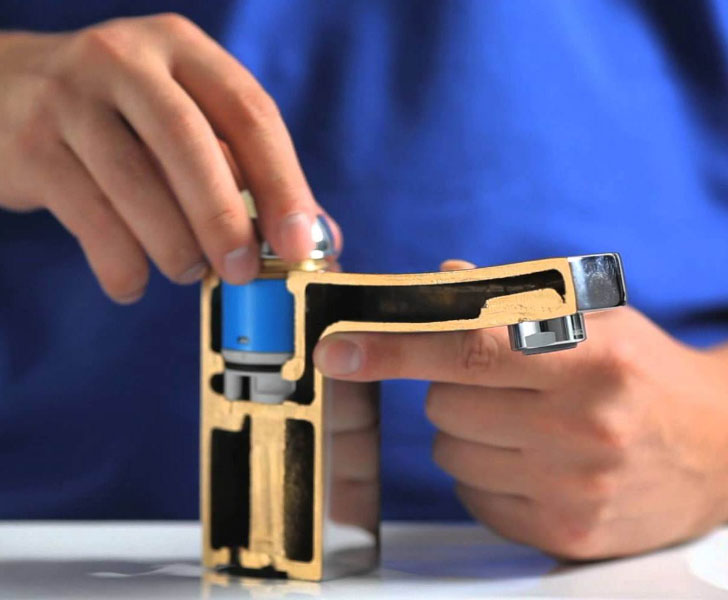

Как работает однорычажный смеситель?

Картридж можно назвать основной частью однорычажного смесителя. Благодаря ему управлять потоком воды можно с помощью единственной ручки, что гораздо удобнее, чем поочередно крутить два вентиля с холодной и горячей водой. Кроме того, фиксированное положение ручки смесителя избавляет от необходимости каждый раз восстанавливать соотношение потока горячей и холодной воды.

Внутри картриджа находятся две керамические пластины, которые плотно прилегают друг к другу. К сожалению, со временем могут появиться крайне неприятные явления, например, при нажатии на рычаг не удается полностью перекрыть поток воды, появляется подтекание влаги снизу и т. п. Очевидно, что устройство вышло из строя. Выяснив, как поменять картридж в смесителе, можно сэкономить немало денег.

Возможные причины поломки картриджа

Промышленные изделия из керамики сегодня на пике популярности, и картриджи смесителей — не исключение. Они прекрасно переносят трение и совершенно не подвержены коррозии. Этим объясняется достаточно высокая цена устройств этого типа, а также длительный гарантийный срок.

На практике же оказывается, что смеситель может выйти из строя гораздо раньше, чем ожидают его владельцы. Поломаться он может по таким причинам, как:

  • качество поступающей в систему воды, не соответствующее требованиям производителя;
  • наличие в воде примесей от окисления металла;
  • солевые отложения;
  • частые гидроудары;
  • нарушение условий эксплуатации смесителя;
  • окончание срока эксплуатации;
  • низкое качество конструкции.

Чтобы продлить срок службы однорычажного смесителя, вспомнить об этих проблемах следует уже на этапе приобретения устройства. Например, следует отдать предпочтение дорогой фирменной модели, а не дешевой подделке, созданной трудолюбивыми китайцами. Существенно увеличить срок службы смесителя поможет обычный бытовой фильтр, который устранит соли, кусочки ржавчины и прочие примеси, способные ухудшить работу прочных керамических пластин.

Обратите внимание: Некоторые производители указывают наличие бытового фильтра очистки воды как одно из условий гарантии. Отсутствие такого фильтра может стать причиной отказа в гарантийном обслуживании устройства.

Наконец, часть поломок связана с неаккуратностью самих владельцев смесителя. Не стоит прилагать чрезмерные усилия при нажатии на рычаг, тем более не следует ронять на устройство тяжелые предметы.

Порядок замены картриджа

Проблема замены картриджа имеет достаточно простое решение. Не понадобится никакого сложного специализированного инструмента, только пара отверток, шестигранный и разводной ключ. Собственно ремонт картриджа смесителя не сложнее чем замена износившейся прокладки в традиционной вентильной конструкции. Для этого необходимо:

    • Отключить подачу воды, как горячей, так и холодной.

Снять со смесителя декоративную заглушку, на которой красно-синим цветом обозначена горячая и холодная вода. Для этого подойдет тонкая отвертка.

Декоративную заглушку аккуратно удаляют с помощью отвертки

    • Под декоративной заглушкой расположен винт-фиксатор, который удерживает ручку. Его нужно открутить, используя шестигранник или подходящую отвертку.

Теперь можно аккуратно снять ручку смесителя.

Отвинтив фиксатор, нужно снять ручку и защитное кольцо

  • Под ручкой закреплено защитное кольцо. Оно легко откручивается просто руками.
    После того, как защитное кольцо снято, следует вооружиться разводным ключом. Он нужен, чтобы открутить прижимную гайку.

Прижимную гайку аккуратно отвинчивают разводным или гаечным ключом

    • Теперь неисправный картридж можно легко вынуть из смесителя.

После этого следует аккуратно прочистить смеситель, удалив накопившиеся солевые отложения и другие загрязнения.

Вынув неисправный картридж, можно отправляться в магазин, чтобы купить подходящий аналог

  • Остается установить на место исправный картридж и проделать все перечисленные операции в обратном порядке, т. е. установить на место прижимную гайку, прикрутить защитное кольцо, зафиксировать ручку, а затем вставить на прежнее место декоративную заглушку.
  • Восстановить подачу воды и проверить работу устройства.

Совет: В зависимости от модели смесителя картриджи могут различаться. Поэтому рекомендуется не покупать картридж заранее, а отправиться в магазин сантехники или на рынок, захватив неисправный картридж, чтобы приобрести точно такой же.

В картридже имеется два небольших выступа.

Необходимо удостовериться, что они совпадают с отверстиями, которые сделаны в корпусе смесителя. Если модель картриджа выбрана неправильно или сам элемент установлен неверно, выступы и отверстия не совпадут. В появившиеся между ними щели будет поступать вода и смеситель начнет подтекать.

Таким образом, смена картриджа в смесителе может быть проведена даже начинающим мастером. Конечно, все операции нужно проделывать так, чтобы не повредить декоративное покрытие. По окончании ремонта устройство будет выглядеть и работать как новое, а семейный бюджет последствий ремонта практически не ощутит.

Как поменять картридж в смесителе в ванной – советы мастеров

Кран в кухне или ванной может начать подтекать. Неприятность случается даже с новой сантехникой.

Вместо того чтобы сразу бежать в магазин за новым краном, лучше узнать как поменять картридж в смесителе в ванной или на кухне, ведь именно он чаще всего становится причиной проблем.

Этому действительно стоит уделить внимание, потому что замена одной этой детали обойдётся гораздо дешевле, чем приобретение всего смесителя. Кроме того, как мы увидим дальше, операция вполне посильна для любого непрофессионала.

Виды смесителей и картриджей

Смесители бывают двух типов:

Двухвентильные долгое время доминировали в сантехнике. В нём смешивание потоков осуществляется в смесителе, а напор каждого из них регулируется поворотом вентилей-буксов (горячего и холодного).

Однорычажные. Сегодня всё чаще устанавливают однорычажные краны (другие названия – шарнирный, джойстик, монокомандный). И дело здесь не только в более совершенной конструкции и плавности управления. Производители устройств уделяют большое внимание их дизайну – изящные линии, покрытие смотрится дорого (применяется никель, хром, «чёрное золото»).

Здесь всё регулируется одной ручкой: движение вверх – вниз прибавляет или уменьшает напор, а поворот вправо – влево управляет температурой воды. Процесс смешивания в такой конструкции осуществляет специальный картридж – деталь, с которой нужно «познакомиться» поближе.

Именно в ванной чаще всего проводят теплые полы. Теплый пол под плитку водяной своими руками организовать вполне реально, если следовать инструкции.

Советы профессионалов по выбору сифона для биде читайте тут.

Все о плюсах и минусах использования гигенических душей для унитазов вы можете почитать в этой теме.

Картридж: виды, конструкция и недостатки

По конструктивным особенностям различаются два вида картриджей:

Оба варианта подходят для однорычажных смесителей, срок службы и качество у них примерно одинаковые.

Диски внутри устройства – керамические, однако корпус (или гильза) у всех моделей пластиковый. В нижней части корпуса имеется три отверстия, снабжённых пенополиуретановой прокладкой. Два отверстия – входные, одно – выходное.

Внутри два диска герметично прилегают друг к другу (в позиции закрытого крана верхний диск плотно прижат к нижнему, а все выпуклости одного, совпадают с отверстиями другого). Когда человек поворачивает ручку, двигается шток и верхний диск смещается (нижний же зафиксирован в корпусе).

Устройство дискового картриджа

Поверхности дисков очень гладкие, поэтому происходит скольжение. Степень открытия отверстий, по которым поступают потоки воды, влияет на то, каков напор и сколько горячей и сколько холодной попадёт в результате в кран.

Корпус дискового варианта может быть:

Первый состоит из двух половинок – верхней и нижней.

Металлический полый шар размещается в шаровой гильзе и закреплён на оси рычага. Шар оснащён пропускными отверстиями, которые под действием штока (регулируется человеком), совпадают с отверстиями в картридже.

Смеситель шарового типа

По отверстиям поступает жидкость и, в зависимости от того, насколько открылось то или иное отверстие, происходит подмес горячей воды к холодной.

Читать еще:  Смесители для акриловых ванн с душем

Шарик скользит по резиновым сёдлам, к которым прижимается благодаря напору воды.

Недостатки и причины поломок

На металлическом шарике со временем скапливаются известковые отложения.

Особенно заметно это, когда кран используется не регулярно.

Кроме того, такая конструкция весьма чувствительна к мелким абразивным частицам.

Впрочем, соринка, застрявшая в конструкции, может нарушить герметичность и дискового устройства.

Прибор герметичен до тех пор, пока в хорошем состоянии резиновые и тефлоновые прокладки и уплотнители. Их износ может происходить от времени или под действием повреждающих примесей в воде. О том, что прокладки нуждаются в замене, скажет гул или течь во время работы.

Подтекание воды может вызвать и простое ослабление соединения рычага. Возможно, капать перестанет, если просто всё подтянуть.

В некоторых случаях, может появиться трещина, или скол на пластинах, шарике, или корпусе картриджа. При помощи герметика можно попробовать устранить щель на оболочке, но внутренние повреждения ремонту не подлежат – потребуется замена картриджа.

Разборка однорычажного смесителя

Симптомами поломок картриджа могут быть:

  • Тугое перемещение рычага.
  • Отсутствие реакции на управление краном (не меняется напор или температура).
  • Прекращается подача какой-либо воды, когда рычаг повёрнут до упора.
  • Отсутствие полного выключения, или протечка.

Как заменить картридж смесителя своими руками

  1. Нож.
  2. Шестигранный ключ.
  3. Разводной или рожковый ключ до 40 мм.
  4. Могут понадобиться пассатижи.
  5. Если кран старый, возможно, что соединения прикипели – иметь в виду нужно жидкость WD-40 на основе Уайт-спирита (в народе «вэдэшка», приобретается в автомагазинах).

Всё начинается с этапа подготовки:

  • Перекрывается на трубах подача воды.
  • Открывается кран, и сливаются остатки жидкости.
  • Раковина накрывается, чтобы не повредить её во время работ.

Порядок действий по замене:

  1. Снимается регулирующий рычаг. Для этого он поднимается в самое верхнее положение. Под ним находится небольшая заглушка (чаще всего красно-синяя). Её аккуратно извлекают при помощи ножа. Под ним скрывается винт (фиксирующий рычаг и шток), его нужно ослабить. После этого, рычаг можно снимать.
  2. Теперь видно купол смесителя. Чтобы добраться до картриджа, нужно скрутить ещё пару элементов. С декоративной накладкой обращаться нужно бережно и скручивать руками. Если резьба не поддаётся, её аккуратно поддевают пассатижами и/или смачивают приготовленной вэдэшкой. Прижимная гайка выкручивается разводным ключом. Это не такой ценный элемент, если открутить не получится и деталь начнёт ломаться – её просто выламывают полностью (купить новую гайку не сложно).
  3. Снимается старый картридж. Если деталь не приобретена заблаговременно, можно запланировать поход в магазин сейчас, когда из смесителя извлечён старый картридж. Предъявление продавцу образца защитит от досадных ошибок в выборе элемента (см. рамку ниже).
  4. В корпусе смесителя делается «уборка». Внутренние стенки очищаются от налёта и грязи.
  5. Установка нового картриджа. При помещении его на место, следят за совмещением посадочных мест смесителя и выступов на корпусе детали (это не сложно сделать на ощупь).
  6. Теперь закручивается обратно прижимная и декоративная гайки.
  7. Одевается рычаг, затягивается винт и помещается на законное место заглушка.

Схема замены картриджа

Керамические изделия могут различаться по некоторым параметрам:

  • длиной штока;
  • посадочными кольцами;
  • диаметром – 35 мм и 40 мм.

Реечные потолки в ванной – популярное решение. К тому же в них можно с легкостью встроить освещение. Светильники для реечных потолков – виды и порядок монтажа.

Общие правила ремонта гидромассажных ванн описаны в этой теме. Несложные поломки и порядок их устранения.

Заключение

И этот час может порядком сэкономить средства семьи. Сколько именно – будет зависеть от выбранной модели сантехники.

Стоимость некоторые качественных изделий доходит десятков тысяч рублей. Один только картридж к такому прибору будет стоить 5 – 6 тыс. руб.

Другие же, рассчитанные на широкий круг потребителей, обойдутся в 150 – 250 рублей. Служат такие картриджи обычно 2 – 3 года, но есть вероятность, что вновь потекут уже через несколько месяцев.

Видео на тему

Замена картриджа в смесителе: ремонт своими руками

Смесители с одной поворотной ручкой всё увереннее вытесняют из ванных комнат и кухонь традиционные двухвентильные конструкции. Главные аргументы в пользу однорычажного крана — удобство и долговечность. Но рано или поздно такой смеситель тоже выходит из строя.

Смесители с одной поворотной ручкой всё увереннее вытесняют из ванных комнат и кухонь традиционные двухвентильные конструкции

Если кран начал подтекать, причина, скорее всего, в картридже. Отремонтировать его вряд ли удастся, но можно заменить. Стоит устройство недорого, а процесс его установки прост и не требует особых навыков.

Картридж: как выглядит и где находится

Картридж — сердцевина однорычажного смесителя. Благодаря нему потоки горячей и холодной воды смешиваются в заданной пропорции и под определённым напором устремляются в излив (носик) крана. Рабочие элементы дискового картриджа заключены в пластиковый корпус.

Дисковый картридж заключен в пластиковый корпус

В его нижней части расположено три отверстия. Вверху находится шток — стержень, соединяющий рычаг смесителя и верхний керамический диск, спрятанный внутри корпуса. Этот диск приводится в движение поворотом рукоятки смесителя. Второй диск всегда неподвижен и плотно прилегает к первому. В обеих пластинах есть специальные отверстия, через которые поступает и выливается вода.

Когда поднимают и поворачивают ручку крана, воздействуют на шток, который, в свою очередь, смещает и вращает верхний диск. Его смещением регулируется мощность напора воды. А при вращении верхнего диска его прорези частично совмещаются с отверстиями в нижнем диске, вследствие чего холодная и горячая вода смешиваются.

Устройство однорычажного крана: 1– рычаг; 2 — излив; 3 — керамический картридж; 4 — корпус; 5 — фиксирующая скоба; 6 — гибкие шланги для подводки воды

Когда необходимо менять

Как правило, дисковые картриджи выходят из строя по причине износа движущихся пластиковых деталей. Керамические пластины изнашиваются намного реже. Но, по большому счету, не имеет значения, из-за чего поломался картридж. Его в любом случае придётся заменить, ибо это одноразовая деталь, не подлежащая ремонту.

Признаки неисправности картриджа:

  • вода не смешивается должным образом (с крана льётся только холодная или только горячая);
  • нарушена подача воды (при повороте рычага в одно из крайних положений ничего не поступает);
  • при фиксированном положении рычага температура воды каждый раз меняется;
  • не удаётся включить воду на полный напор;
  • невозможно полностью перекрыть воду;
  • вода протекает из-под рукоятки;
  • чтобы повернуть рычаг, требуются усилия.

Срок службы смесителя значительно снижается из-за содержащихся в воде вредных примесей: ржавчины, извести, песка и других нерастворимых мелких частиц. Решить проблему помогут фильтры механической очистки и умягчения воды. Однако ничто не работает вечно, и любой картридж рано или поздно придётся менять.

Как сменить своими руками: инструкция

Необязательно звать сантехника, чтобы заменить в кране картридж. Его установка не вызовет особых трудностей. Сложность задачи состоит лишь в том, чтобы правильно выбрать новый картридж. А это проще сделать, имея на руках старый, который нужно будет показать продавцу в качестве образца. Но сначала сломанную деталь необходимо извлечь из смесителя.

Инструменты, которые понадобятся:

  • плоская отвёртка или шестигранник (зависит от типа стопорного винта);
  • разводной или газовый ключ.

Перед тем как разбирать кран, перекрывают на входе холодную и горячую воду. Поднимают рычаг и выпускают остатки воды.

    Плоской отвёрткой, кончиком ножа или просто ногтем поддевают и снимают декоративную заглушку на рычаге, под которой находится стопорный винт.

На декоративную заглушку нанесены синяя и красная метки

В зависимости от типа винта ослабляют его шестигранником или плоской отвёрткой.

Чтобы отвинтить рычаг, понадобится плоская отвертка или шестигранник

Движением вверх снимают рукоятку. Если рычаг прикипел к корпусу и не снимается, его сбрызгивают «жидким ключом» WD-40. Или применяют народный метод: поливают кран кипятком. Под действием тепла металл расширится, и рычаг снимется.

Читать еще:  Как ликвидировать засор в раковине на кухне

Ослабив фиксатор, снимают рычаг
Отворачивают вручную декоративную сферическую гайку, расположенную под ручкой. Применять силу, а тем более использовать гаечный ключ, не рекомендуется, поскольку эта деталь довольно хрупкая и может сломаться.

Вручную отвинчивают декоративную гайку

Под сферической гайкой находится ещё одна, которая прижимает картридж к корпусу. Её выкручивают разводным или газовым ключом.

Ключом откручивают прижимное кольцо

Движением вверх вынимают неисправный картридж и отправляются с ним в магазин покупать точно такой новый.

Сняв фиксирующую шайбу, вынимают сердцевину смесителя

Прежде чем поставить исправный картридж, кран чистят внутри от скопившихся за время эксплуатации известковых отложений, грязи, ржавчины, песка, иначе вновь приобретённая деталь не встанет на место.

Новый картридж устанавливают легко, без усилий

При установке картриджа следят, чтобы отверстия на нём и на корпусе смесителя точно совпали. Облегчить эту задачу призваны специальные метки в виде выступов на картридже.

Важно, чтобы отверстия на картридже и на седле смесителя точно совпадали

Собирают кран в обратном порядке: ключом затягивают прижимную гайку, руками завинчивают декоративную сферическую шайбу, ставят на место рычаг, затягивают стопорный винт и закрывают его заглушкой.

Собирают смеситель в обратном порядке

Открывают воду на входе и проверяют смеситель на отсутствие протечек.

Проверяют качество работы, пустив воду

Видео: Устройство картриджа и его замена

Особенности замены на разных смесителях

В разных моделях смесителей дисковые картриджи могут отличаться друг от друга диаметром, посадочной частью и длиной штока. Самый распространённый диаметр — 40 мм (маркируется как d40). Но часто встречаются и картриджи диаметром 35 мм. Внешне они ничем не отличаются, кроме размера.

Что касается посадочной части, то при покупке нового картриджа лучше иметь при себе старый для сравнения. Длина и толщина штока, как правило, стандартная, но бывают исключения.

Запасной картридж целесообразно приобрести одновременно с новым смесителем. Покупка обойдётся не намного дороже, но зато в будущем удастся избежать долгих поисков нужной детали.

В последнее время многие производители используют раздельные дисковые картриджи в двухвентильных смесительных кранах. В таком кране, в отличие от смесителя с одной рукояткой, картридж расположен непосредственно под вентилем и крепится к корпусу резьбовым соединением.

Смеситель с раздельными дисковыми картриджами

Откручивают картридж разводным ключом. В остальном порядок действий такой же, как и при ремонте однорычажного смесителя.

Кроме дисковых, иногда встречаются шаровые картриджи. Они представляют собой шар из нержавеющей стали с несколькими отверстиями. Когда рычаг смесителя поднимают и поворачивают, отверстия в шаре смещаются относительно дырочек в корпусе крана, через которые подаётся вода из трубопроводов. Таким образом регулируется сила потока и количество поступающей холодной и горячей воды, которая смешивается внутри.

Замена шарового картриджа

Теоретически конструкция достаточно надёжна, но на практике картридж постепенно выходит из строя из-за известковых отложений и твёрдых частичек песка, оседающих на деталях шара. По этой причине, а также из-за того, что для выпуска кранов с шаровым картриджем требуется специально разрешение, такие смесители сегодня почти не производятся. Порядок замены шарового картриджа не отличается от установки дискового.

Несмотря на кажущуюся простоту процесса, к замене картриджа нужно подойти ответственно. Главное в этом деле — последовательность и терпение, дабы из-за нечаянно раскрошенной детали или сорванной резьбы не пришлось покупать новый смеситель. Зато если сменный картридж правильно подобран и установлен, кран будет исправно служить ещё не один год.

Как разобрать смеситель и поменять в нем картридж: инструкция

Если на кухне или в душе сломался смеситель – это не всегда является поводом для полной замены устройства. Если речь идет об однорычажных смесителях, иногда можно только заменить картридж.

Принцип работы однорычажного смесителя

Как ясно из названия, функции обеих головок, которые характерны для двухвентильного устройства, выполняет один рычаг. Когда его поворачивают из стороны в сторону, поднимают вверх или вниз – регулируется температура и напор воды из крана. Он состоит из следующих элементов:

  • ручка-рычаг,
  • корпус,
  • шток с гайкой и шайбой, чтобы деталь плотное прилегала,
  • шаровой картридж. Он удерживается в корпусе при помощи резиновых седел, у него три отверстия вывода: на горячую, на холодную воду и для подачи смешанной жидкости. Керамический картридж для смесителя иногда называют дисковым, он встречается гораздо чаще шарового.

Нельзя сказать, что какой-то из них предпочтительней другого. Все виды картриджей для смесителей имеют одно слабое место: они легко приходят в негодность, если вода не проходит фильтрацию, прежде чем попасть в кран.

Что должно натолкнуть на мысль о необходимом ремонте?

  1. Нарушен принцип регулировки температуры воды. То есть, однорычажный смеситель действует произвольно, вне зависимости от движения ручки.
  2. При блокировке подачи воды, она продолжает подтекать.
  3. Пропал привычный напор, но в работе системы водоснабжения сбоев не было.

Прежде чем отправиться в магазин, чтобы приобрести новый картридж для смесителя, следует извлечь старый и взять его с собой. Дело в том, что эта деталь может отличаться у различных производителей:

  • по длине штока,
  • посадочной частью,
  • диаметром.

Производители и цены. Особенности конструкции

Шаровой картридж для однорычажного смесителя представляет собой полую деталь круглой формы, который плотно прилегает к резиновым седлам-креплениям. Напор воды обеспечивает его плотную посадку. Он изготавливается из нержавеющей стали и является надежным и долговечным механизмом. Замена картриджа в смесителе потребуется, если нарушится его герметичное крепление, например, из-за попадания окалины. Шаровые механизмы встречаются в продаже реже, так как у производителя должна иметься лицензия на их установку.

Поэтому гораздо проще найти на замену керамический аналог, чем картридж для шарового смесителя. Он состоит из двух дисков, плотно прилегающих друг к другу. Верхняя пластина во время движения ручки крана смещается относительно нижней, перекрывая подачу горячей или холодной воды различной степени. По этому же принципу происходит регулировка напора.

Конструктивные отличия в картриджах любых компаний-производителей невелики. Но среди профессиональных сантехников принято считать, что замена картриджа на смесителе потребуется гораздо раньше, если это изделие из недорогой ценовой категории. Известные бренды могут себе позволить вкладывать средства в разработки собственных технологий для увеличения срока службы своего товара, но и цена за это соответственно высока.

Ремонт картриджа смесителя – неблагодарная и невыгодная затея. Запасные части к ним встречаются крайне редко, гораздо быстрее купить новый механизм.

Итак, какова же цена на картридж для однорычажного смесителя в среднем?

  • Дисковые картриджи Grohe отличаются тем, что на пластины наносится углеродно-кристаллическое напыление. Это делает и без того надежный керамический картридж еще более прочным. В зависимости от диаметра модели 46 или 35 мм, цена составляет от 1300 до 2000 – 2500 руб.
  • Сантехника от ТМ Vidima (Болгария) не относится к разряду элитных, но гарантия качества на картриджи у производителя внушительная – 5 лет. Для изделий, цена на которые вне зависимости от диаметра и места установки не превышает 950 рублей – это очень похвальная характеристика.
  • Если повезет, то картридж от финской компании Oras можно найти за 2800 руб. Но на поиски запчасти на замену придется отправиться не скоро, он прослужит долго. Все механизмы у этого бренда стандартные, так что проблем с приобретением картриджа не возникнет.
  • Сантехника от немецкого бренда Handgrohe создана в соответствии с национальными принципами основательности и бережливости к потребляемым ресурсам (воде и электроэнергии). Такие «умные» картриджи стоят от 3 – 3,5 тыс. рублей, но само устройство крана предполагает долгий срок службы всего механизма в целом и составных частей в частности.
  • Замена картриджа в смесителе Damixa не потребуется долгое время. Датскую компанию отличает стремление к инновациям, а при производстве их сантехники применяются в числе прочих технологии, запатентованные для создания космических кораблей. Поменять картридж в сантехнике Дамикса обойдется от 2 до 4 тыс. руб.
Читать еще:  Картриджи для смесителей душевых кабин

Как поменять картридж в смесителе — инструкция по замене

Ушли в прошлое времена, когда в продаже имелись только смесители, управляемые посредством кран-букс. Современные приборы оборудуются рычажными вентилями, при помощи которых вода открывается и закрывается одним движением рычага. Основной функциональный элемент в смесителе — сменный картридж. С его помощью смешивается вода, поступающая из разных труб. По мере износа картриджи заменяются, так как ремонтировать их нерентабельно. Рассмотрим, как производится замена картриджа в смесителе. Такую работу вполне можно осуществить самостоятельно.

Виды картриджей

Все сменные картриджи, которые применяются в современных смесителях, подразделяются на 2 категории: шаровые и керамические:

  1. Шаровый картридж. Потоком воды управляет пустотелый металлический шарик с несколькими отверстиями. При повороте шарика его отверстия совмещаются с пустотами в корпусе крана. Происходит смешивание горячей и холодной воды. В настоящее время такая конструкция является устаревшей. Недостаток таких устройств — быстрое образование известкового налета на шарике, особенно, если смесителем долго не пользовались.
  2. Керамический картридж. Его управляющим элементом является металлокерамическая пластина с отверстиями, плотно прилегающая к другой такой же пластине, зафиксированной на днище картриджа. При вертикальном смещении пластины регулируется поток воды, а при повороте ее в стороны меняется температура потока. Современные картриджи для смесителей душевых кабин, кухонных моек, умывальников — это все керамические изделия. Они могут различаться материалом корпуса и конструкцией, но принцип их работы всегда постоянен.

На фото керамический картридж

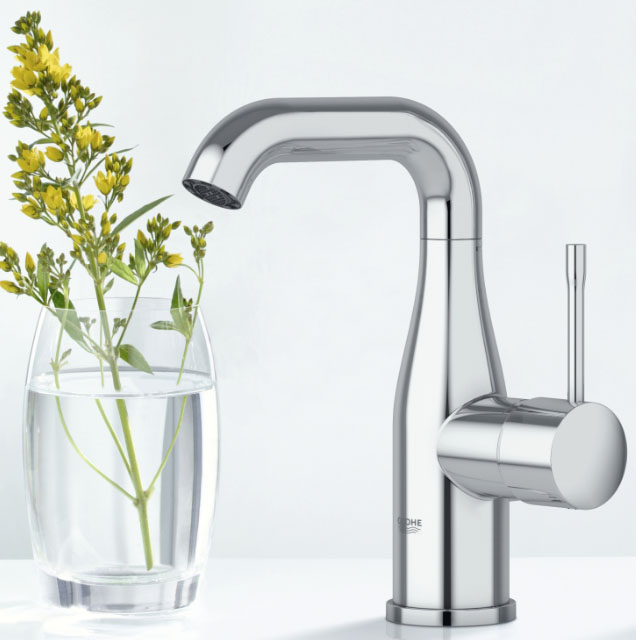

Принцип работы смесителя однорычажного типа

Однорычажный смеситель очень удобен в работе. Одним рычагом производится управление температурой и напором текущей воды. Установив рычаг в какое-то постоянное положение, в следующий раз уже не придется регулировать температуру воды. Картридж для однорычажного смесителя обеспечивает разделение или смешивание потоков, уменьшение или увеличение напора. Для управления смесителем достаточно повернуть рычаг вверх на определенный шаг, после чего, поворотом в какую-то сторону производится температурная регулировка.

Когда необходимо менять картридж

Замена картриджа в смесителе своими руками необходима при появлении следующих проблем:

  • Рычаг стал передвигаться значительно труднее, с заеданиями или рывками. В идеале рычаг должен перемещаться свободно, без приложения к нему усилий;
  • При закрытом положении из крана течет вода. То есть, она не может быть полностью перекрыта;
  • При постоянном положении рычага вода может менять свою температуру;
  • Положение рычага не соответствует температуре воды. Например, вместо горячей воды из крана поступает холодная вода, и наоборот;
  • Смеситель протекает изнутри, о чем свидетельствует скопившаяся около него вода. При этом прокладки самого смесителя не повреждены. Такое может случиться, если лопнет пластиковый корпус картриджа.

Причины поломок картриджей

Поломка картриджа обычно происходит по одной из следующих причин:

  • Смеситель эксплуатировался неправильно или подвергался механическим воздействиям, ударам;
  • Некачественные материалы картриджа и самого смесителя;
  • Неудовлетворительное качество воды. Очень грязная вода, содержащая твердые частицы, способна повредить картридж очень быстро. Пластины перетираются, ухудшается их скольжение, они начинают заедать;
  • Гидроудары, приводящие к возникновению чрезмерных нагрузок на элементы картриджа.

С необходимостью замены картриджа в смесителе сталкиваются практически все владельцы данных сантехнических приборов. Редко бывает так, что картридж служит положенные ему 10 лет. В условиях износившихся водопроводных систем, при частых авариях и низком качестве подаваемой воды среднестатистический картридж способен исправно выполнять свои функции на протяжении максимум 4-6 лет. Поэтому важно знать, как поменять картридж в смесителе своими руками. Практика показывает, что проделать такую работу несложно даже малоопытному человеку.

Если случилось так, что появился запах в стиральной машине — как избавиться от него расскажет наша отдельная статья. В ней вы найдете советы по устранению и профилактике.

О том, как сделать уличный рукомойник для дачи самостоятельно, читайте в другом материале сайта.

А информация про самостоятельную регистрацию водосчетчиков представлена тут.

Инструменты, которые могут понадобиться

Перед началом работы по замене картриджа необходимо подготовить все рекомендуемые инструменты, чтобы потом не отвлекаться на их поиски и не раздражаться в случае их отсутствия. Также необходимо приобрести новый картридж.

Если вы не уверены в типе вашего картриджа, спросите об этом у знающих людей или узнайте в магазине. Если вы разберете смеситель, а затем пойдете искать нужный картридж по старому образцу, то лишите дом воды на неопределенное время. Если же это для вас не является проблемой, то можно отправиться в магазин со старым картриджем, чтобы было проще подобрать точно такой же.

Для работы понадобятся:

  • комплект отверток. Сюда входят плоские и крестообразные отвертки разного диаметра;
  • разводной или трубный ключ;
  • плоскогубцы;
  • чистая ветошь;
  • жидкость WD-40 (должна быть в каждом доме);
  • шестигранный ключ.

Если все перечисленные инструменты у вас имеются, то вопрос о том, как заменить картридж в смесителе, выходит на финишную прямую.

Последовательность работ

Ремонт картриджа смесителя производится несложно, за несколько простых шагов. Самое главное — не торопиться и не прилагать физических усилий к смесителю. В противном случае вы можете легко его поломать. Разберем, как поменять картридж в смесителе в ванной или на кухне, не повредив при этом сантехнический прибор.

Устройство смесителя с керамическим картриджем

Порядок замены картриджа выглядит следующим образом:

1. В доме полностью перекрывается подача воды.

2. Снимается декоративная сине-красная заглушка, находящаяся на рычаге. Приподняв вверх рычаг, ее легко можно обнаружить в передней его части. Заглушка легко снимется с помощью отвертки или ножа.

3. Откручивается или ослабляется винтик, удерживающий рычаг на своем месте. Применяется для этого отвертка маленького диаметра. Если винт представляет собой шестигранник, используется соответствующий шестигранный ключ.

Снимаем загрушку и откручиваем винт

Совет: Если винтик не откручивается, брызните на него жидкостью WD-40. Через несколько минут средство растворит известковые отложения, и винтик легко выйдет из гнезда.

4. Рычаг легко снимается со своего места.

5. Откручивается хромированный декоративный колпачок. Возможно, его будет трудно открутить, если смеситель использовался уже продолжительное время. Используйте WD-40 для сдвига прикипевшего колпачка.

Откручиваем декоративный кожух руками

6. Под колпачком можно обнаружить большую гайку, фиксирующую картридж в теле смесителя. Ее нужно открутить разводным ключом, подобрав соответствующий диаметр.

Откручиваем гайку ключом

7. После выполнения всех этих манипуляций картридж легко можно будет вытащить из своего гнезда.

8. Место, где стоял картридж, необходимо очистить от следов ржавчины, грязи, попавшего туда мусора. Лучше сделать это при помощи ветоши. Если этого не выполнить, то скопившиеся в смесителе отложения не позволят герметично установить туда новый картридж.

9. Устанавливается новый элемент в посадочное место смесителя. В процессе установки нужно внимательно следить за тем, чтобы выступы на корпусе картриджа точно совпали с имеющимися углублениями в корпусе смесителя. Если это условие не будет соблюдено, смеситель будет протекать.

Установка картриджа в смеситель

10. Производится сборка смесителя.

Новый картридж в смесителе

11. Включается подача воды, а затем проверяется герметичность смесителя. Если где-то имеется течь, смеситель снова разбирается, вынимается картридж, выясняется и устраняется причина протечки.

Замена картриджа в смесителе душевой кабины, кухонной мойки или умывальника практически ничем не отличается. Могут различаться лишь модели используемых картриджей. Если же ваш смеситель оборудован терморегулятором, сенсорами или датчиками движения, то такую работу лучше поручить профессионалам, так как конструкция данных приборов достаточно сложна.

Как происходит замена картриджа в смесителе видео продемонстрирует наглядно.


Ссылка на основную публикацию
Adblock
detector
