Слив с раковины в канализацию

Как собрать слив для раковины: инструктаж по установке слива с переливом

Слив для раковины, как и любое другое сантехническое оборудование, уязвим перед поломками и нередко перед домашним мастером стоит вопрос о замене устройства. Его установка – несложная процедура, ради проведения которой нет смысла приглашать профессионального сантехника.

Как устроен слив для раковины и какие нюансы учитывать при выборе устройства, рассмотрим подробнее. А также опишем пошаговую технологию сборки и монтажа сливного приспособления.

Предназначение и конструктивные особенности

Слив для раковины в ванной или на кухне с переливом являет собой изогнутую конструкцию, ключевое предназначение которой – перенаправлять излишки воды в канализацию, препятствуя тем самым переполнению чаши раковины.

Устройство сливной системы ванны практически идентично конструкции, предназначенной для раковины.

Конструктивно слив перелив для мойки или раковины состоит из таких элементов:

  • сифон с гидрозатвором – являет собой «U»-образный элемент, который выполняет двойную задачу: препятствует источению зловонного запаха из канализации и защищает расположенную ниже сливную трубу от засорения.
  • сливная труба – выполнена из гофрированной или жесткой пластиковой трубы и предназначена для перенаправления стоков в систему канализации.

Главный секрет функциональности сифона в его конструктивном исполнении. За счет изгиба вода полностью не покидает трубу. Образованный водный затвор и выступает преградой проникновения канализационных «амбре» в сливное отверстие.

Такие конструкции удобны тем, что в случае засорения их не составит труда снять и прочистить механическим либо химическим способом.

Хотите установить более долговечное устройство, которому не так страшны засорения? В этом случае лучше приобрести конструкцию в виде слива перелива для раковины. От моделей традиционного исполнения она отличается тем, что оснащена дополнительной трубкой.

Это устройство соединяет отверстие, проделанное в верхней стороне бортика чаши, с расположенными перед сифоном элементами системы слива. Благодаря этому перелив отводит жидкость из раковины, предупреждая тем самым переполнение чаши.

С наружной стороны сливное отверстие прикрывает решетка. Она выполняет защитную функцию, задерживая мелкий мусор и волосы, предохраняя тем самым систему от засорения.

Основные виды сливных устройств

Существует несколько типов сливных систем. Один из самых распространенных вариантов – конструкция, слив в которой крепится посредством большой запорной гайки. Этот метод крепления можно встретить даже в санузлах домов, построенных еще более двух десятков лет назад.

Классификация по принципу устройства

Сливные сифонные системы, используемые при подключении раковин, бывают трех видов: колбообразные, коленные и комбинированные.

Они различаются по типу конструкции:

  1. Бутылочные или колбообразные. Основными элементами конструкции выступают два погруженных друг в друга цилиндра. Внутри колбы устройства установлен тройник, распределяющий жидкость и образующий гидрозаслон.
  2. Трубные. Основным элементом двухоборотной конструкции выступает «S» или «U»-образный изгиб трубы, который и образует гидрозаслон.
  3. Устройства смешанного типа. Помимо конструктивных элементов бутылочной конструкции, дополненных двумя перегородками, они оборудуются гофрированным шлангом.

В устройствах бутылочного типа стоки, поступая в сифон, продвигаются вниз по внутренней трубе меньшего диаметра. Достигнув дна, стоки поднимаются через полость между внутренним и наружным цилиндром и отводятся в канализационную трубу.

Бутылочные сифоны выгодны тем, что даже при редком использовании сантехнического прибора гидрозатвор в канализационной системе не пересыхает довольно долго. Такой эффект достигается за счет того, что вывод из сифона размещается приблизительно по середине колбы.

Многие хозяева отдают предпочтение сифонам бутылочного исполнения и по той причине, что в случае необходимости к ним всегда можно подключить несколько сливов. Для этого конструкцию необходимо лишь оснастить дополнительным элементом.

Хорошо зарекомендовали себя в работе сифоны смешанного типа. Гофросифон, задействуемый при обустройстве сливной конструкции смешанного типа, является модифицированным вариантом обычной изогнутой трубки.

В отличие от аналогов бутылочного и трубного исполнения среди комбинированных вариантов не бывает моделей с раструбами, а потому к ним нельзя присоединить системы перелива и бытовую технику.

Деление по материалу изготовления

Представленные в продаже сливы для раковин в зависимости от материала изготовления бывают двух типов: те, что выполнены из полимеров и те, которые сделаны из сплавов металла.

Полимерные изделия славятся невысокой ценой и простотой монтажа. Конструкции, оснащенные гофротрубой, удобно регулировать по длине.

Но срок службы ПВХ конструкций сравнительно недолог. Да и герметизирующие свойства собранных конструкций оставляют желать лучшего. Поэтому все состыковочные элементы в обязательном порядке при сборке оснащают резиновыми прокладками.

В плане надежности и долговечности более выгодны металлические элементы сливных систем. Наиболее востребованы в бытовом применении модели из цветных металлов: латуни и бронзы. Выполненная из таких материалов обвязка часто имеет хромированное покрытие, за счет чего приобретает довольно презентабельный внешний вид.

Для предупреждения скопления грязевых отложений на внутренней поверхности стенок в процессе изготовления производители покрывают металлические изделия защитной пленкой хрома.

Монтаж металлических конструкций не представляет особых трудностей. Заминка может возникнуть лишь на этапе, если понадобиться укоротить отводную трубу.

Сифоны для нестандартного оборудования

Для нестандартных моделей сдвоенных «парных» раковин используют сифоны, оснащенные двумя выпусками. Такие сифонные устройства подключаются к сливам обеих раковин, а немного ниже по ходу стекания отработанной воды они объединяются в общую колбу.

Вам необходимо подключить к коммуникациям раковину, размещенную на открытой полке? Тогда выберите модель, предполагающую скрытый монтаж. Да, по цене она выйдет несколько дороже традиционных вариантов, но зато позволит полностью скрыть малоэстетичные элементы коммуникаций.

Сливные системы таких конструкций не составит труда спрятать в нишу, прикрыв декоративным экраном. Но стоит помнить, что, если изгиб отводящей трубы получится слишком коротким, велик риск появления малоприятного канализационного «аромата».

Технология установки слива с переливом

В том, чтобы установить слив перелив собственными силами, нет ничего сложного. В комплекте к каждому устройству обычно прилагается инструкция. В ней содержится информация о том, в какой последовательности нужно собирать конструкцию.

Самый простой путь пройдет самостоятельный мастер, выполняющий установку раковины с переливным каналом, предусмотренным в конструкции раковины:

Слив для раковины: конструкция и принцип работы, виды устройства и инструкция по установке

Слив для раковины – это важный элемент. При его установке нужно изучить ознакомиться с этапами сборки системы. Важным моментом является подбор изделий.

Элементы для сборки сливной системы

Предназначение и конструкция

Приспособление разделено на трубу и согнутый сифон, помогающий защитить квартиру от неприятного запаха, который распространяется от слива.

Конструкция предотвращает засорение трубы для слива воды твердыми частицами, попадающими из сантехнического оборудования.

Как функционирует сифонный слив

Во время слива жидкость течет в сифон, проходит по изгибу, поднимается и поступает в канализацию. При этом часть воды остается в нижней части изогнутой трубки. Она является гидравлическим затвором, не пропускающим запахи. В изогнутом участке сифона задерживаются твердые частицы и предметы маленького размера. Чтобы очистить эту область, детали демонтируют и после очистки устанавливают обратно.

Виды сливных устройств под раковину

Существует много вариантов устройств.

Приспособление является изогнутой трубой, которая в большинстве случаев металлическая. Этот старый образец устройства называют коленом. Современный вариант сифона отличается небольшим весом, блестящей бронзовой или латунной поверхностью и удобными разъемами.

Изогнутая область располагается в нижней части конструкции, где происходит скопление отходов. Если имеется необходимость установки 2 сливных отверстий, то трубное колено устанавливают ближе к трубе, ведущей в канализацию. Над сливом проводят сборку труб и переходников, составляя 2 слива в один до трубного колена.

Конструкция трубчатого сифона

Гофрированный

Гофрированное устройство представляет собой изогнутую трубку, где изгиб образуется благодаря гофре. Эта область делает приспособление подвижным и облегчает соединение со сливом. Мягкий шланг изготавливают из пластика, а для поддержания гофры используют хомут. Его можно сдвигать, выпрямляя участок сгиба или делая его более выраженным.

Гофрированные складки обладают недостатками, к которым относят накопление в них грязи и пищевых отложений. Очистить деталь сложно. Минусом является истончение материала, который может дать течь. Из-за свойств пластика кипяток в мойку не сливают.

Конструкция гофрированного сифона

Бутылочный

В большинстве случаев для монтажа используют бутылочный сифон. Он похож на бутылку, внутри которой происходит движение воды по изогнутому пространству, сформированному двойной перегородкой. Жидкость двигается внутри по трубке и попадает в нижнюю часть приспособления. После стоки направляются вверх по пространству между наружной и внутренней перегородкой приспособления и затем благодаря боковому отверстию вытекают в канализацию.

Если существует необходимость установки 2 и более сливов из раковины в канализацию, то к устройству монтируют переходную деталь.

В этот переходник сверху поступают основные стоки, а сбоку находится еще один слив из сантехнического оборудования. Бутылочный слив может быть металлическим или пластиковым. Металлические конструкции отличаются долговечностью, а пластиковые – доступной стоимостью.

Читать еще:  Восстановление раковины эмалью

Конструкция бутылочного сифона

Сухой сифон

В конструкции отсутствует постоянное скопление воды. Внутри находятся резиновые уплотнения, выполняющие функции гидрозатвора и преграждающие проход неприятному запаху. Когда сливается жидкость, резина сдвигается, пропуская стоки, и возвращается в исходное положение после их прохождения. Резиновую деталь называют сухим гидрозатвором. Из-за отсутствия жидкости устройство монтируют в холодных помещениях, где может произойти замерзание водяного затвора и деформация труб.

В таких домах устанавливается сухая конструкция, отличающаяся небольшим размером и отсутствием изогнутой части. Сухой сифон можно монтировать в холодные и жаркие комнаты, в малогабаритные области, в объекты, подвергающиеся тряске и вибрации, а также в сливы кондиционеров.

Конструкция сухого сифона

Сифон для ванной, умывальника или кухни

Благодаря сифону в коробочке остается место под раковиной в ванной и на кухне. Для монтажа устройства в стене делают отверстие, соответствующих размеров. Сифон маскируют в стене, а к нему проводят трубку. Для ванной можно взять изогнутую трубу. В дополнение к ней идет гофрированный шланг, который соединяет сток с переливом.

Часто в сливах под ванну имеется заглушка, предназначенная для монтажа в сливное отверстие. Для душевой кабины подходит сифон с небольшой высотой, а под мойку монтируют бутылочный слив. Скрытая конструкция подходит для сборки системы под стиральные и посудомоечные машины. В кухонном помещении рекомендуется устанавливать разветвленный слив.

Особенности установки слива с переливом

Информация о сборе слива присутствует в инструкции, прилагающейся к сифону. Для работы понадобится:

  • плоская отвертка;
  • изолента;
  • сифон;
  • ведро;
  • герметик;
  • разводной ключ;
  • салфетка из бумаги или ткани.

При выборе герметика предпочтение отдают продукции на основе каучука или силикона. Средства должны подходить для соединения сантехнических деталей.

Сборка системы

Сначала соединяют слив с раковиной. Под нее помещают конструкцию и предварительно проверяют соответствие габаритов. В дальнейшем откручивают пробку снизу устройства и осматривают его на наличие повреждений, проверив тем самым надежность конструкции.

До сборки осматривают резьбу на корпусе. Если на ней имеются заусеницы, то их осторожно срезают. Если этот недостаток не устранен, при монтаже может произойти повреждение кольцевого уплотнения. Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки.

Чтобы собрать колбу прибора, потребуется:

Процесс сборки сифона

  • надеть прокладку на резьбу верхнего участка конструкции;
  • прикрутить дно сифона;
  • поместить на трубку-слив резиновое уплотнение соответствующего диаметра и одеть 2 натяжные гайки;
  • вставить сливную трубу в отверстие внизу сифона, насадить его на нужную высоту и затянуть гайку неплотно;
  • установить в крышку приспособления прокладку и прикрутить слив к корпусу.

Резиновое уплотнение, помещенное в паз, покрывают небольшим количеством герметика. Для обеспечения надежности веществом смазывают нижнюю область резьбы пробки, которую вкручивают в корпус. Для герметичного соединения деталей используют подмотку, чтобы снимать элемент, когда это необходимо. До сбора подбирают длину трубки, высоту которой определяют по глубине раковины.

Основной патрубок подсоединяют к трубке с фиксаторами. В дальнейшем деталь монтируют к раковине, помещая прокладку между элементами. Участок между патрубком и переливом с отводом фиксируется гайкой. Детали из пластика рекомендуется закручивать руками, чтобы избежать их поломки.

Монтаж конструкции

Сначала нужно перекрыть воду, соединить защитную решетку и сливное отверстие раковины, поместив между ними уплотнение из резины толщиной не больше 5 мм. Если габариты решетки больше отверстия, используют герметик, а не прокладку. На один край отводного патрубка помещают резиновое уплотнение, а с другого края убирают фаску, улучшая вхождение патрубка в сифон.

Для соединения раковины и патрубка потребуется винт, диаметр которого составляет 6 мм. Деталь вставляют в защитную решетку и закручивают. Затем проводят состыковку трубы водоотвода с выходным патрубком. При этом необходимо следить за местами соединений. Для надежной герметизации можно применять сантехническую подмотку.

Схема монтажа сифона к двухсекционной раковине

Собранный сифон нужно соединить с выпускной трубой, которую предварительно подключили к сливу. После этого проводят соединение канализации со сливом. Перед установкой манжеты в патрубок на нее наносят слой герметика и помещают в деталь выпускной конец отводящей трубы. Для подключения применяют жесткую сборку, соединяя отвод канализации и трубу конусной прокладкой и гайкой.

Если используется гофра, то длина мягкого шланга должна быть такой, чтобы он не провисал во время использования. При несовпадении габаритов отвода и канализационной трубы потребуется переходник из пластика. Избежать попадания запаха в квартиру можно, используя манжету из резины, которую помещают в раструб.

Проверка работоспособности

Для проверки герметичности необходимо включить воду. В отсутствии протечек убеждаются, поместив под систему тканевую или бумажную салфетку.

Если протечек в области соединений нет и жидкость поступает в канализацию, система установлена и работает правильно.

Слив для раковины: виды, монтаж, неприятности

Какой слив для раковины на кухне либо в ванной лучше выбрать? По большому счету, какими они бывают? Как монтируется арматура для подключения мойки либо умывальника к канализации?

Имеется ли у нее какие-то обычные неприятности? Давайте давайте разберемся.

Начнем с того, для чего нужна сливная арматура для раковины.

  • Снабжать неотёсанную фильтрацию стоков, отлавливать пищевые отходы и крупный мусор.
  • Транспортировать стоки от раковины до локальной канализации.
  • Обеспечивать герметичность всех соединений — и отсутствие протечек, и невозможность поступления воздуха из канализации в пространство ванной либо кухни. Сопутствующие запахи там очевидно ни к чему.

Может находиться последовательность дополнительных опций:

  • Съемная сетка для мусора. Ими комплектуются многие кухонные мойки с широкими выпусками.
  • Дополнительный отвод для подключения слива стиральной машинки.
  • Перелив, предотвращающий переполнение раковины при забитом выпуске.

Любопытно: в умывальниках перелив довольно часто есть частью самой раковины. Он является полостью в фаянсе либо фарфоре, соединяющую отверстие в верхней части чаши с выпуском.

  • Пробка, при нажатии перекрывающая слив. Опять открыть его возможно или повторным нажатием, или подъемом пробки за рукоятку.

Варианты выполнения

Арматура может различаться по нескольким параметрам.

Она может воображать собой фигурную пластину из нержавейки с перфорацией, которая крепится к выпуску нержавеющим винтом, либо пластиковый рассекатель.

Изделия первого типа имеют значительно меньшую пропускную свойство: если вы привыкли мыть посуду либо умываться, открывая воду до отказа, раковина будет быстро переполняться. Помимо этого, маленькие отверстия в нержавеющей решетке будут забиваться тем мусором, который прошел бы через пластиковый рассекатель, не причинив никакого вреда.

Но нержавеющая решетка куда более эстетична и долговечна, а пластик со временем темнеет и покрывается неизбежными царапинами.

Сливной сифон для раковины возможно встретить в трех вариантах выполнения.

  1. Гофрированный — это просто-напросто гофрированная трубка из поливинилхлорида, соединяющая выпуск с раструбом канализации. Гофрированная трубка заканчивается прямым ровным участком с диаметром, в точности соответствующим диаметру разборной ПВХ канализации, что разрешает соединить ее с раструбом полностью герметично.

Водяной затвор формируется за счет прокладки трубки с контруклоном; в нужном положении она фиксируется простенькой пластиковой защелкой.

  1. Трубный сифон является витком пластиковой, изготовленной из нержавеющей стали либо латуни (либо, как довольно часто неправильно говорят, из латуни) трубы. Изгиб и в этом случае употребляется для создания водяного затвора. Эти изделия более эстетичны если сравнивать с пластиковой гофрой и употребляются там, где арматура по окончании монтажа остается на виду.

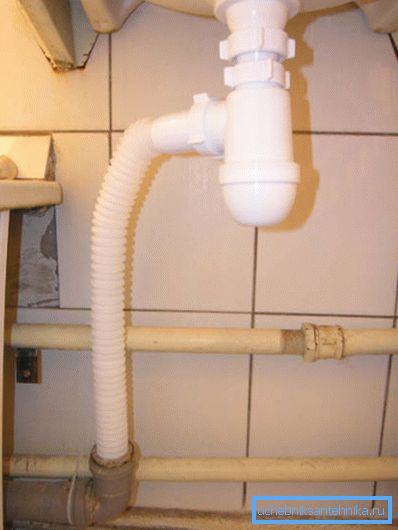

  1. Наконец, бутылочный сифон снабжается разборным отстойником, в котором планирует небольшой тяжелый мусор. Герметичность соединения корпуса отстойника с его дном снабжает, в большинстве случаев, кольцевая резиновая прокладка.

Соединение сифона с канализацией

Оно выполняется опять-таки гибкой гофрированной трубкой либо твёрдым коленом. Первый вариант куда эргономичнее в монтаже; во втором случае герметичность соединения с раструбом канализации приходится снабжать резиновой манжетой — переходником.

Давайте узнаем, как собрать систему слива. В неспециализированном-то, инструкция по сборке сливной арматуры в большинстве случаев прилагается производителем, но кроме того в тех случаях, в то время, когда ее нет, монтаж редко приводит к.

Пара тонкостей, но, все же имеется:

  • Узкие кольцевые прокладки, идущие в наборе с нержавеющими решетками выпусков, ставятся не под решетку, а снизу раковины. В случае если поставить прокладку вовнутрь чаши, то на ее дне будет неизменно находиться вода.

  • Пластиковая решетка довольно часто комплектуется такой же прокладкой, которая предназначена для установки вовнутрь чаши. Если вы заботитесь об эстетике — замените ее вырезанной по размеру прокладкой из толстой (не меньше сантиметра) микропористой резины, которую возможно смело ставить под умывальник и прижимать гайкой.

Принципиальный момент: между микропористой прокладкой и гайкой на выпуск в обязательном порядке надевается пластиковая шайба. Без нее гайка порвет мягкую резину.

Читать еще:  Раковины акриловые для ванной

  • Затягивая винт на железной решетке выпуска, не перестарайтесь. В большинстве случаев, он притягивает выпуск за гайку, которая фиксируется в центре выпуска узкими пластиковыми ножками.
  • В случае если при сборке течет дно бутылочного сифона — выкиньте штатную прокладку и подмотайте его лентой ФУМ либо… полосой, отрезанной от плотного полиэтиленового пакета. Как минимум не нехороший итог даст полимерная герметизирующая нить (Тангит Унилок и его аналоги); но ее цена заметно выше, чем у ленты ФУМ, а расход будет очень большим.
  • Герметичность соединений сифона с выпуском и коленом значительно чаще обеспечивается кольцевой прокладкой конического сечения. Она надевается на трубку по окончании накидной гайки узкой частью конуса сечения к раструбу. При сборке край прокладки обязан по всей окружности войти в раструб: в этом случае гайка гарантированно не замнет резину.

  • Сломанное пластиковое колено возможно оперативно починить, оплавив края пластиковой трубки над газовой плитой и соединив их. По окончании данной операции нужно попытаться снять грат (выдавленный вовнутрь трубы расплав): он начнёт собирать загрязнения и непременно может привести к засору.

цены и Материалы

Цены на сливную арматуру зависят в равной степени от материала и производителя. Как и во многих других секторах рынка, выше котируется германская и итальянская продукция; золотая середина — товары российского, украинского и белорусского производства. Для изделий из Китая характерно непредсказуемое уровень качества: в одном и том же ценовом диапазоне возможно встретить весьма лютый ужас и качественную арматуру.

Как воздействует на цену материал арматуры? Приведем пара позиций из ассортимента известного украинского магазина строительных материалов.

Самостоятельное подключение раковины к канализации

Подключение раковины к канализации в квартире или частном доме – достаточно трудоемкая и энергозатратная операция, которую, однако, вполне возможно выполнить своими руками, если точно следовать рекомендациям профессионалов.

Ключевой элемент при обустройстве водосливной системы в ванной или на кухне – сифон. Его назначение – создание гидрозатвора, который позволяет фильтровать канализационные «ароматы». Кроме того, создается дополнительное препятствие на пути попадания крупного мусора в сливную или ливневую систему.

Эти устройства бывают разной формы. Поскольку современный рынок сантехники предлагает значительное разнообразие сантехнических устройств, важным моментом является выбор сифона надлежащей конструкции, которая будет полностью соответствовать особенностям устанавливаемого объекта сантехники.

Виды сифонов

Современные устройства этой категории изготавливаются, в основном, из металла или пластика. Металлическая продукция дороже, требует более тщательного ухода, и ей обычно отдается предпочтение в тех случаях, когда коммуникации не скрываются за тумбой или стеной, а остаются видимыми.

Пластиковые аналоги более практичны и поэтому получили широкое распространение. Такой вариант хорошо сочетает показатели прочности и небольшую массу. Подобные изделия несложны в установке, а их замена не потребует значительных затрат. Они, кроме того, гораздо менее прихотливы в уходе и эксплуатации, чем модели, изготовленные из металла.

Варианты гидрозатворов

Основные варианты гидрозатворов представлены тремя основными типами:

Бутылочный — традиционно востребован в силу своего простого и эффективного устройства. Бутылкообразная часть обеспечивает наличие гидрозатвора, который надежно предотвращает проникновение неприятного запаха из канализационного стока. Современные модели позволяют подсоединить к сливу не только раковину, но также посудомоечную и стиральную машинку.

Гофрированный — представлен гибкой гофротрубкой, соединяющей сливное отверстие с входом в сток. При использовании такой схемы важно проложить трубку в правильном дважды изогнутом положении, благодаря которому будет формироваться гидропробка. Гибкий шланг занимает совсем мало места и может применяться в любом ограниченном пространстве, например, в маленькой ванной. Подобные модели дешевы и удобны в установке и использовании, однако вызывают нарекания из-за накапливания загрязнений в складках гофры. В случае возникновения засора эта деталь потребует замены.

Трубный — актуальный, более качественный, но и более дорогой аналог гофрированного шланга – трубное соединение. Вместо того чтобы гофрировать гидрозатвор, его здесь заменяют изогнутой трубой, материалом для которой служит металл или полипропилен. Стоимость таких моделей более высока. Их иногда сложно устанавливать из-за необходимости точного совмещения жесткой трубы с раструбом стока, поэтому перед тем как подключить мойку на кухне к канализации или обеспечить водоотводом умывальник, решается серьезная и ответственная задача выбора и покупки подходящего оборудования. Необходимо произвести тщательные замеры, чтобы обеспечить соответствие всех параметров сантехники и приобретаемой трубной системы.

Подсоединение сантехники в помещении санузла

Сегодня при решении вопроса, как в туалете к канализации подключить раковину, следует учитывать, что умывальники сейчас оснащаются, как правило, не единственной отводящей трубой, а полноценной системой слива-перелива. В данной комплектации сливная труба дополнена трубкой, ведущей от отверстия, расположенного высоко в боковой стенке сантехники, над смесителем, со сливным каналом.

Таким образом, при заполнении чаши вода не будет переливаться через край, попадая по водоотводящей трубке непосредственно в сифон.

Первым шагом монтажа слива при замене умывальника или ванны становится демонтаж отслужившего свой срок устройства. Для этого демонтируется удерживающий винт, расположенный в центре сливной решетки, установленной в рукомойнике. Из-за длительной эксплуатации части этого конструктивного элемента иногда оказываются прикипевшими друг к другу.

В такой ситуации выходом является демонтаж нижней колбы сифонного аппарата: затем, в процессе прокручивания верхней части, сцепление винта и решетки, скорее всего, удастся ослабить. Также имеется вариант применения специального средства – раствора, который поможет удалить застарелые загрязнения, сцепляющие детали.

После того как сифонная колба или труба демонтирована, необходимо произвести очистку сточного патрубка, а затем заткнуть его на время установки нового оснащения, например, тряпкой – если вы не хотите, чтобы открытый стояк вонял и отравлял вам существование на протяжении всего процесса ремонта.

Подсоединяем раковину

Сборка гидрозатвора

Как подсоединить раковину к канализации своими руками? Дальнейший шаг – сборка гидрозатвора – чаще всего, производители снабжают этот прибор инструкцией в форме картинки. Если он имеет колбообразное строение, последовательность будет следующей. Сначала его примеряют к месту монтажа с целью установить соответствие параметров и делают необходимые отметки.

Затем контролируют, насколько надежным является крепление нижней пробки. Ее необходимо открутить и определить, сохранена ли целостность находящегося под ней уплотнителя. Такая контролирующая операция очень важна, поскольку именно на эту деталь оказывается постоянное давление при пользовании трубопроводом.

В не слишком качественных соединениях нередко присутствуют такие дефекты, как заусеницы. От них следует избавиться, иначе возникает риск повреждения уплотняющей прокладки.

Гидрозатворный стакан

Удостоверившись в том, что все детали исправны, собирают гидрозатворный стакан. Для этого прежде всего прикручивается нижняя часть. Излив снабжается уплотнительными кольцами и затяжными гайками, затем помещается в предназначенное для него отверстие в верхнем «этаже» корпуса и фиксируется здесь гайкой. Необходимо следить за тем, чтобы крепеж не был излишне перетянут: в противном случае имеется риск повреждения крепления.

Сборка перелива

Нюансы сборки перелива зависят от его конструктивных особенностей. Сегодня производители обычно предоставляют телескопическую трубку-перелив: ее размер несложно отрегулировать для достижения точного соответствия высоты водоотвода заданным монтажным параметрам умывальника.

Гофрированный шланг

Иной вариант – гофрированный шланг: его растягивают до нужной длины и монтируют к соединительным точкам. Соединительные стыки уплотняют идущими в комплекте или дополнительно приобретенными прокладками. Закручивание резьбовых частей должно осуществляться без перетягивания.

Монтаж сливного оборудования

Далее выполняется монтаж сливного оборудования. Перед тем как подключить сифон к водопроводу и трубопроводу канализации, сначала в предварительно очищенное и обезжиренное сточное отверстие чаши сантехнического прибора устанавливается решетка, служащая при эксплуатации фильтром.

Верхний раструб отводной трубки снабжается уплотнительным кольцом и присоединяется к отверстию в нижней части рукомойника. Крепление раструба фиксируется к решетке при посредстве длинного винта. После этого другой конец патрубка заводится в гидрозатворную колбу.

Присоединение водоотвода к стоку большего диаметра обычно выполняется с использованием специальной манжеты: этот метод гарантирует плотное прилегание всех частей, отсутствие даже минимального зазора и предотвращает проникновение зловонных газов в помещение.

Монтаж кухонного оборудования

Подключение врезной или накладной раковины к канализации на кухне отличается от аналогичных работ в ванной комнате некоторыми особенностями, связанными как с нюансами монтажа оборудования, так и с его конструктивными характеристиками.

Гидрозатворные аппараты

Гидрозатворные аппараты, устанавливаемые в кухонном помещении, во многих случаях имеют стандартный вид, однако нередко монтируются разновидности, обладающие:

  • двумя раструбами для двойных моек;
  • несколькими отводами для подсоединения бытовой техники;
  • измельчителем мусора;
  • уплощенной разводкой;
  • прочие модели нового образца.

Соответственно, способы обустройства кухонного слива также не будут одинаковыми. Необходимые операции здесь включают предварительную сборку или непосредственное конструирование трубопровода в процессе монтажных работ. В любом случае, к этому этапу приступают обычно в последнюю очередь.

Читать еще:  Жемчуг в раковине

Если конструкция сложная, а ее части произведены из пластика, перед их соединением следует удостовериться, что все составляющие качественно изготовлены, лишены изъянов и обеспечат герметичность водоотводящей структуры.

Колба

Стандартный алгоритм действий на этом этапе включает снабжение колбы гидрозатвора прокладкой, присоединение крышки, объединение «стакана» и водоотводящей трубки при помощи накидной гайки и уплотнительных прокладок и, наконец, подключение сифона к канализации на кухне и его фиксацию.

Отводная гофра

Затем отводная гофра помещается в сток и выполняется герметизация узла. При наличии перелива его фиксация осуществляется способом, аналогичным описанной выше методике обустройства сливного трубопровода в ванной.

Сифон с двумя раструбами

Для правильного подключения мойки на кухне к канализации при наличии двух отделений и установки крана используется специальный сифонный аппарат с двумя раструбами. Его подсоединение, в сущности, отличается от вышеописанного необходимостью более точной подгонки и проведении стандартных операций стыковки и герметизации с обеими соединительными воронками.

В том случае, когда требуется обеспечение сливных функций посудомоечной или стиральной машины, обычно используются два отводных штуцера. Шланги посудомойки располагаются по той или иной схеме в зависимости от того, смонтирован ли штуцер прямо или под наклоном.

Подключение слива умывальника и ванны к канализации

Подключение сантехники в ванной комнате (умывальника и ванны) к канализации не является сложной работой. Но чтобы эти устройства правильно работали, необходимо учитывать несколько общих важных моментов.

Подключение труб слива раковины и ванны к канализации обязательно нужно выполнять с устройством соответствующих гидрозатворов.

Схема подключения сантехники в ванной комнате.

То есть и для раковины, и для ванны следует для этой цели подключить приспособления, которые, создавая у себя внутри водяную пробку, будут препятствовать появлению в помещении неприятного запаха из канализации. Такие устройства называются сифонами. В настоящее время сифонов для сантехники существующий рынок предлагает великое множество. Но, как правило, наиболее востребованы сифоны, изготовленные из пластика. Они недороги и долговечны. Также, устраивая подключение труб слива воды к канализации для раковины и ванной, многие сталкиваются со специфическими особенностями этих подключений, специфика которых заключается в том, что для раковины главное — правильно выбрать сифон, учитывая ее конфигурацию и размеры, а также возможную необходимость подключить через ее сифон слив воды от стиральной машины. Подключение ванны к канализации осуществляется с использованием соответствующих устройств, с учетом ее месторасположения и существующих канализационных труб.

Схема подключения сифона раковины к канализации.

Само подключение сифона раковины к канализации осуществляется просто: через резиновую муфту 50/40, в случае пластиковых труб канализации на 50 мм или через переходную муфту 73/40 — в случае чугунных канализационных труб. Размер 40 мм указан потому, что именно такой диаметр, как правило, имеет в сифонах сливная труба. Чтобы подключить сливную арматуру к канализации, когда диаметра трубы последней равен 40 мм, используется уплотняющая прокладка, которую надевают на вводимую трубку. Такая же прокладка может применяться, если диаметр трубы ввода равен 50 мм, а в сливе используется переходная трубка 40/50. Для облегчения организации стыка указанных труб применяемую уплотнительную прокладку рекомендуется обмазывать сверху мылом или гелем для мытья посуды.

Несколько иначе обстоит дело при устройстве подключения ванны.

Как подключить ванну к канализации?

После того как ванна приобретена и доставлена в предназначенное для нее помещение ванной комнаты, ее необходимо правильно установить с учетом конфигурации помещения, имеющихся труб, инженерных коммуникаций и дизайнерских решений хозяев.

Схема подключения унитаза к канализации.

Определившись с ее общим расположением, которым впоследствии будет обусловлено подключение труб воды и канализации, необходимо отрегулировать ее устойчивость, высоту и наклон.
Ванны могут устанавливаться на ножки, подставки или другие опоры. При этом они должны выдерживать механическую нагрузку не менее 100 кг, приложенную к длинному борту ванны в любом месте вертикально вниз, и быть устойчивыми.

Кроме того, по высоте ванны должны устанавливаться не менее 145 мм от пола до выпускного отверстия чаши. Это делается для того, чтобы можно было создать необходимый перепад высот в зоне между отверстием слива и точкой подключения к канализации. Если же перепада высот не будет или он будет недостаточным, вода из чаши будет выходить плохо и, возможно, застаиваться. К тому же получаемое пространство между полом и дном чаши позволит организовать сравнительно свободный доступ к сливу для возможной ревизии или замены сифона.

Проведя установку ванны на указанные выше опоры или подставки, делают проверочные измерения полученных высот: а) от чистого пола до выпуска, б) от чистого пола до верха борта чаши в четырех точках по ее углам. Последние данные не должны отличаться друг от друга более, чем на 4 мм.
Далее выставляется уклон днища ванны в сторону выпускного отверстия, через которое осуществляется подключение ванны к канализации. Этот уклон выставляется из расчета 2 см на 1 м длины ванны.
После того как закончены работы по ее установке и регулировке и чаша окончательно зафиксирована по вертикали и горизонтали, можно начинать подключение ее слива к канализации.

Выбор сифона для подключения слива ванны к канализации

Подсоединение ванны к канализационной трубе рекомендуется осуществлять при помощи соответствующего сифона — специальной арматуры, которая имеет в своем составе узлы, обеспечивающие подключение к отверстию слива и отверстию перелива (фото 1).

При выборе сифона рекомендуется не приобретать модели с гофрированными трубками слива, так как они имеют следующие существенные недостатки:

  • обладают большим гидравлическим сопротивлением;
  • быстро забиваются грязью;
  • плохо очищаются.

Лучшим выбором будет устройство слива, конструктивно состоящее из жесткой или гибкой, но гладкой пластиковой трубы. Если конфигурация существующих канализационных труб позволит применить сливное устройство, состоящее из двух колен жестких труб, с требуемыми поворотами, это будет оптимальным решением.
Но если ситуация не позволяет применить ни один из рекомендованных вариантов, тогда остается использовать конструкцию из гофрированных пластиковых труб.

Сборка и подключение слива ванны к канализации

Сборка и монтаж сифона.

Схема монтажа сифона.

Когда устройство слива в соответствии с рекомендациями по выбору приобретено, можно приступать к его монтажу. Собирая и монтируя устройство по прилагаемой к нему инструкции, следует соблюдать некоторый порядок. Сначала собирается в одно целое система гидрозатвора, состоящая из частей слива и перелива, так как в установочном комплекте она идет в виде отдельных фрагментов. При этом необходимо обратить внимание на наличие, качество и состояние прокладок, а также фиксационных гаек системы.

При проведении монтажа гайки следует наживлять аккуратно и без перекоса и затягивать руками без применения инструментального усилия, чтобы не повредить материал конструкции и не сорвать резьбу при затяжке. На ванне монтируют перелив, закрепляя его в отверстии чаши с помощью декоративной накладки и винта. После чего на перелив закрепляют пластиковую трубку, свободный конец которой будет крепиться к соответствующему отводу слива.

Далее в корпусе чаши размещают уплотнительное кольцо на сливное отверстие, на него сверху устанавливают металлическую сливную горловину. Снизу к горловине подводят собранный слив и соединяют крепежным винтом. Следующий шаг — стыковка перелива и слива посредством пластиковой трубки от перелива, которая присоединяется и крепится к сливу. При проведении указанных работ следует обратить внимание на то, как расположена каждая уплотнительная прокладка на отверстиях слива и перелива чаши. Кроме того, необходимо тщательно проверить правильность всех выполненных соединений во избежание возможных протечек.

Подключение слива к канализации

Схема подключения слива к канализации.

После того как слив сантехники смонтирован и проверен, его можно подключать к канализационной сети посредством отрезка жесткой или гибкой гладкой пластиковой трубки (если выполнение такого соединения невозможно, то применяется гофра). Если канализационная система устроена с применением чугунных труб, то для состыковки с ней и уплотнения ввода слива следует применить переходную резиновую муфту 73/40.

Если в здании канализация выполнена пластиковыми трубами диаметром 50 мм, то ввод слива рекомендуется осуществлять через переходную резиновую муфту 50/40 или с применением соответствующего переходника с 40 на 50 мм. В последнем случае для герметизации стыка на трубу слива, вводимую в канализацию, рекомендуется надеть уплотнительную прокладку толщиной 1,5 мм, чтобы верхняя часть ввода была дополнительно заделана водостойким герметиком. Аналогично рекомендуется выполнить ввод слива, если диаметр трубы канализации равен 40 мм.

Для того чтобы убедиться в нормальной работе смонтированного слива и перелива чаши, нужно наполнить ее водой до уровня перелива и, сливая воду, проверить все нагруженные соединения на протечки. Если соединения сифона остаются сухими, то можно заключить, что работа сделана хорошо.

Ссылка на основную публикацию
Adblock
detector
